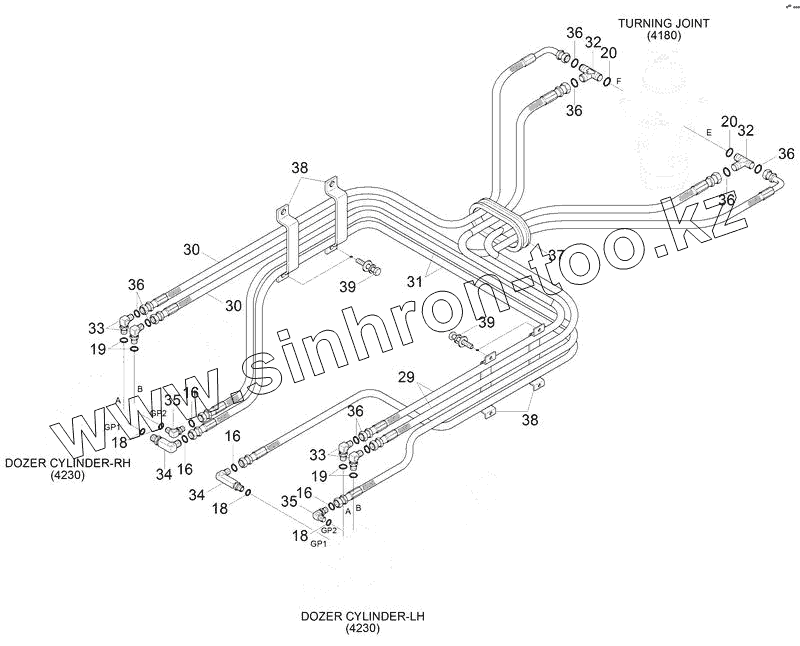

Каталог запасных частей к технике: Hyundai R180LC-9S. TRAVEL HYD PIPING 2 (R180LCD-9S)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
16
16
16
16
18
18
18
19
19
20
20
29
30
30
31
32
32
33
33
34
34
35
35
36
36
36
36
36
36
37
38
38
39
39
Позиция на иллюстрации Заводской номер детали Название детали
16 S621-011001 O-RING
18 S631-011004 O-RING
19 S631-014004 O-RING
20 S631-018004 O-RING
29 P913-068049 Hose Assy-Orfs 0x0
30 P933-068051 Hose Assy-Orfs 0x90
31 P913-048067 Hose Assy-Orfs 0x0
32 X820-085252 Tee-R/Type, Orfs
33 X520-110002 ELBOW-90,ORFS
34 31N6-25110 ELBOW-90,LONG
35 X520-110001 ELBOW-90,ORFS
36 S621-012001 O-RING
37 S760-082012 Grommet
38 31L8-10010 Clamp-Hose
39 S035-081522 Bolt-W/Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
