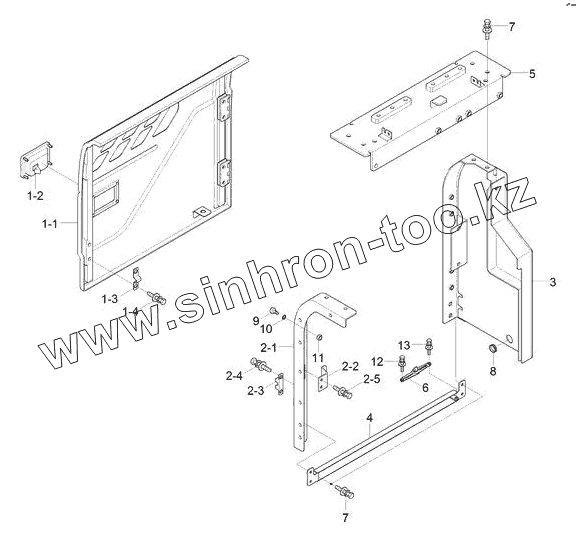

Каталог запасных частей к технике: Hyundai R180LC-9S. SIDE COWL ASSY (RH)

Тип техники

Марка

Модель

Схема

7

7

1

1-1

1-2

1-3

1-4

2

2-1

2-2

2-3

2-4

2-5

3

4

5

6

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
7	71Q6-50025		BOLT-W/WASHER
78Q5-63000	78Q5-63000		Side Cowl Assy-Rh
1	71Q5-63100		Side Cover Assy-Rh
1-1	71Q5-63110		Side Cover Wa-Rh
1-2	71Q6-52190		LATCH ASSY
1-3	71Q6-53911		STOPPER-A
1-4	S035-082026		BOLT-W/WASHER
2	71Q5-53500		Support Assy-Rh, Fr
2-1	71Q5-53510		Support Wa-Rh
2-2	71Q4-52490		Plate-Lock
2-3	71Q6-53951		STOPPER-B
2-4	S035-082056		BOLT-W/WASHER
2-5	71Q6-50025		BOLT-W/WASHER
3	78Q5-53200		SUPPORT WA-RH, REAR
4	71Q5-53301		Support-Rh, Bottom
5	72Q5-53400		HOOD WA-PUMP
6	71Q6-53180		STAY ASSY-RH
8	S681-290400		Grommet
9	71EH-13150		BUMPER-RUBBER
10	S403-10200B		WASHER-PLAIN
11	S205-101006		NUT-HEX
12	S037-103556		BOLT-W/WASHER
13	S037-102556		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
