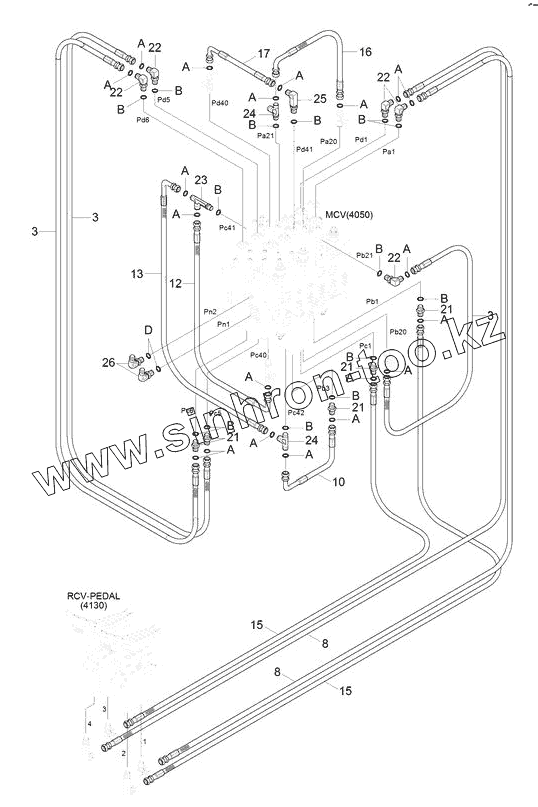

Каталог запасных частей к технике: Hyundai R180LC-9S. PILOT HYD PIPING (CONTROL 2)
3
3
3
8
8
10
12
13
15
15
16
17
21
21
21
21
22
22
22
22
23
24
24
25
26
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
B
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | X400-042020 | Hose Assy-Synf, Orfs | |
| 8 | X400-042068 | Hose Assy-Synflex,Orfs | |
| 10 | X420-042007 | HOSE ASSY-ORFS 0X90 | |
| 12 | X420-042019 | Hose Assy-Orfs 0x90 | |
| 13 | X420-042021 | HOSE ASSY-ORFS 0X90 | |
| 15 | X400-042060 | Hose Assy-Synf,Orfs | |
| 16 | X420-042009 | Hose Assy-Orfs 0x90 | |
| 17 | X420-042012 | Hose Assy-Orfs 0x90 | |
| 21 | X500-110001 | CONNECTOR-ORFS | |
| 22 | X520-110001 | ELBOW-90,ORFS | |
| 23 | 31N4-22150 | Tee-Long, Orfs | |
| 24 | X820-045151 | TEE-R/TYPE,ORFS | |
| 25 | 31N6-25110 | ELBOW-90,LONG | |
| 26 | X520-110012 | ELBOW-90,ORFS | |
| A | S621-011001 | O-RING | |
| B | S631-011004 | O-RING | |
| D | S631-014004 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
