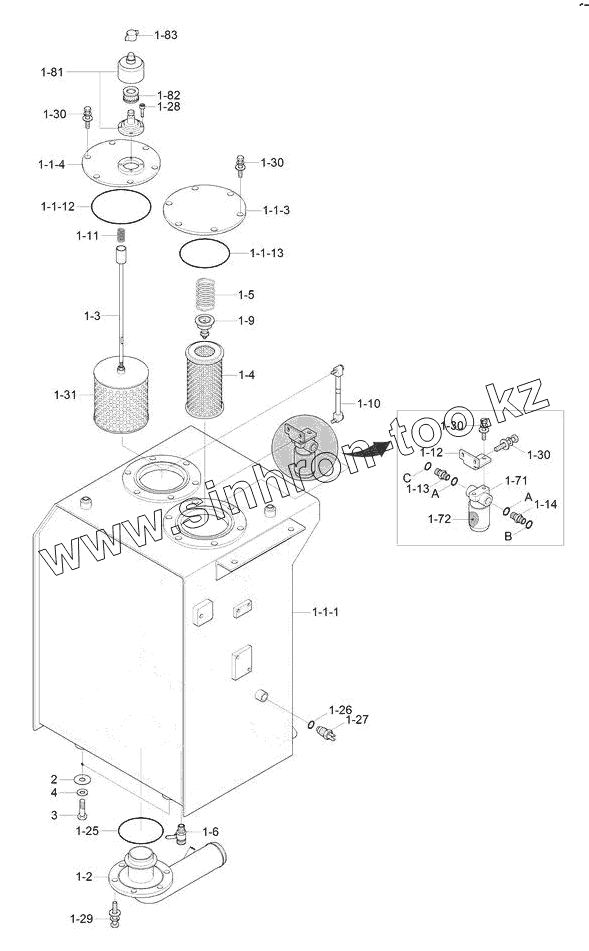

Каталог запасных частей к технике: Hyundai R180LC-9S. HYDRAULIC TANK

Тип техники

Марка

Модель

Схема

1-1-1

1-1-3

1-1-4

1-1-12

1-1-13

1-2

1-3

1-4

1-5

1-6

1-7

1-9

1-10

1-11

1-12

1-13

1-14

1-25

1-26

1-27

1-28

1-29

1-30

1-30

1-30

1-30

1-31

1-71

1-72

1-81

1-82

1-83

2

3

4

A

A

B

C

Позиция на иллюстрации	Заводской номер детали		Название детали
1	HydTank		Hyd Tank Assy
1-1-1	38Q5-01410		HYD TANK WA
1-1-3	31N4-01110		COVER-RETURN
1-1-4	31EG-01210		Cover-Suction
1-1-12	S632-170001		O-RING
1-1-13	S632-165001		O-Ring
1-2	31Q5-01081		Pipe Assy-Suction
1-3	31Q4-01090		Strainer Assy
1-4	31N4-01460		Element-Return Filter
1-5	E131-0220		Spring
1-6	31Q6-01360		VALVE-DRAIN
1-7	31N8-01350		FILTER-DRAIN
1-8	31EE-02100		Air Breather
1-9	E131-0256		VALVE-BYPASS
1-10	E131-0473		GAUGE-LEVEL
1-11	E131-0594		SPRING
1-12	31Q6-01160		BRACKET
1-13	X500-110019		Connector-Orfs
1-14	X500-110005		CONNECTOR-ORFS
1-25	S632-150001		O-RING
1-26	21EA-50260		PACKING-TEMP SW
1-27	21EN-40100		SENDER-TEMP
1-28	S109-060156		BOLT-SOCKET
1-29	S037-103026		BOLT-W/WASHER
1-30	S037-102526		BOLT-W/WASHER
1-31	31E3-4529		Element-Suction
1-71	31N8-01370		HEAD-DRAIN FILTER
1-72	31N8-01360		CARTRIDGE-DRAIN FILTER
1-81	PM102-0001R		Body
1-82	31EE-02110		Element
1-83	XKCT-00001		Nut Cap
2	31N8-01300		SHIM
3	S017-20045D		Bolt-Hex
4	91E6-60200-DA		WASHER-HARDENED
A	S631-029004		O-RING
B	S621-021001		O-RING
C	S621-018001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
