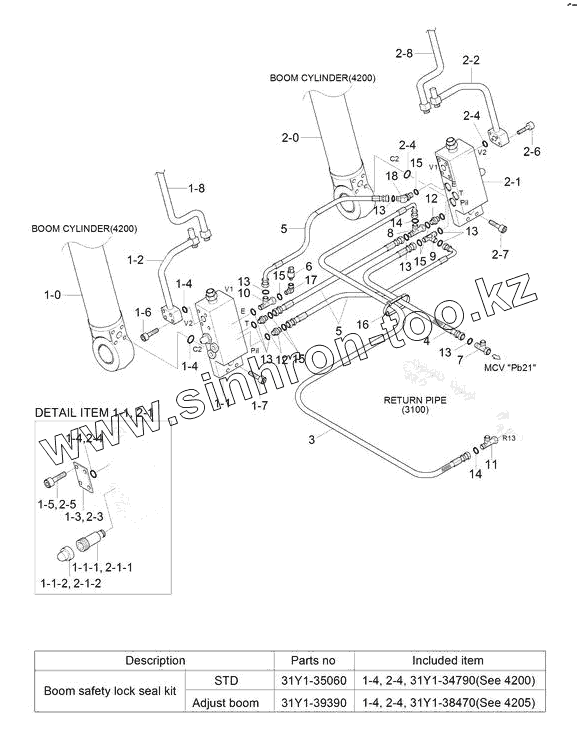

Каталог запасных частей к технике: Hyundai R180LC-9S. BOOM SAFETY LOCK SYSTEM

Тип техники

Марка

Модель

Схема

2-1-1

2-1-2

2-0

2-1

2-1

2-3

2-4

2-4

2-4

2-5

2-6

2-7

31Y1-24560

1

1-0

1-1

1-1

1-1-1

1-1-2

1-2

1-3

1-5

1-6

1-7

1-8

2

2-2

2-8

3

4

5

5

6

7

8

9

10

11

12

12

13

13

13

13

13

13

14

14

15

15

15

15

16

17

18

K

K

K1-4

K1-4

K1-4

Позиция на иллюстрации	Заводской номер детали		Название детали
2-1-1	DRV-100A		Relief Valve
2-1-2	DCP-001A		Cap
2-0	Boom Cyl Sub Assy		Boom Cyl Sub Assy
2-1	31Q5-55011		Safety Lock Valve
2-3	P184-122112		Flange-Pluging
2-4	Y171-019004		O-RING
2-5	S107-100356		Bolt-Socket
2-6	S107-100456		Bolt-Socket
2-7	S107-100506		Bolt-Socket
31Q5-52910	31Q5-52910		Boom Safety Cyl-Lh
31Y1-24550	31Y1-24550		Pipe Assy-Bv, Lh
31Q5-52920	31Q5-52920		Boom Safety Cyl-Rh
31Y1-24560	31Y1-24560		Pipe Assy-Bv, Rh
1	31Q5-52112		Boom Safety Cyl-Lh
1-0	BoomCyl		Boom Cyl Sub Assy
1-1	31Q5-55011		Safety Lock Valve
1-1-1	DRV-100A		Relief Valve
1-1-2	DCP-001A		Cap
1-1-3	AS568		Seal Kit
1-2	31Y1-37810		Pipe Assy-Bv, Lh
1-3	P184-122112		Flange-Pluging
1-5	S107-100356		Bolt-Socket
1-6	S107-100456		Bolt-Socket
1-7	S107-100506		Bolt-Socket
1-8	31Y1-35041		Pipe Assy-Rv, Lh
2	31Q5-52122		Boom Safety Cyl-Rh
2-2	31Y1-37820		Pipe Assy-Bv, Rh
2-8	31Y1-35051		Pipe Assy-Rv, Rh
3	P930-062055		Hose Assy-Orfs 0x90
4	P910-042048		Hose Assy-Orfs 0x0
5	P930-048009		Hose Assy-Orfs 0x90
6	31Q4-40800		SENSOR-PRESSURE
7	31N4-22150		Tee-Long, Orfs
8	31N4-41140		TEE-SWIVEL,ORFS
9	X820-045151		TEE-R/TYPE,ORFS
10	31N4-22170		TEE-RUN TYPE
11	X520-110002		ELBOW-90,ORFS
12	X500-110001		CONNECTOR-ORFS
13	S621-011001		O-RING
14	S621-012001		O-RING
15	S631-011004		O-RING
16	S552-020102		Clamp-Band
17	31E5-11110		ADAPTER
18	X530-110001		ELBOW-45,ORFS
K	31Y1-35060		Seal Kit
K	31Y1-39390		Seal Kit
K1-4	Y171-019004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
