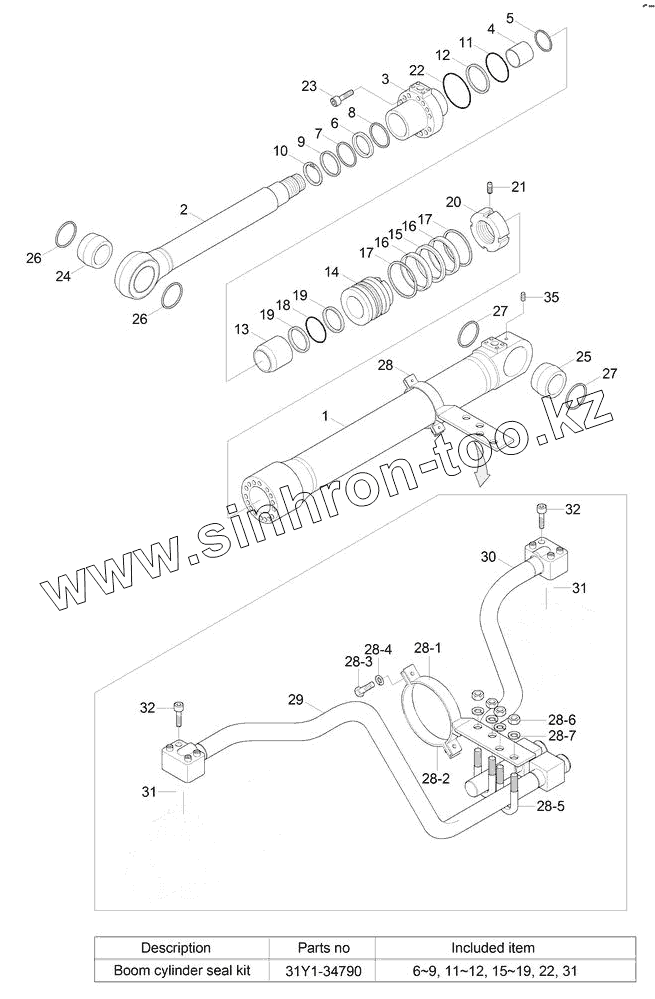

Каталог запасных частей к технике: Hyundai R180LC-9S. BOOM CYLINDER

Тип техники

Марка

Модель

Схема

28-7

1

2

3

4

5

10

13

14

20

21

23

24

25

26

26

27

27

28

28-1

28-2

28-3

28-4

28-5

28-6

29

30

32

32

35

K

K6

K7

K8

K9

K11

K12

K15

K16

K16

K17

K17

K18

K19

K19

K22

K31

K31

Позиция на иллюстрации	Заводской номер детали		Название детали
28-7	S411-100002		WASHER-SPRING
31Q5-50122	31Q5-50122		Boom Cylinder-Rh
31Y1-34740	31Y1-34740		Band Assy-Rh
31Y1-34760	31Y1-34760		Band Sub Assy-Rh
31Y1-34781	31Y1-34781		Pipe Assy-R, Rh
31Y1-37800	31Y1-37800		Pipe Assy-B, Rh
31Q5-50112	31Q5-50112		Boom Cylinder-Lh
31Y1-34611	31Y1-34611		Boom Cyl Sub Assy
1	31Y1-34620		Tube Assy
2	31Y1-34671		Rod Assy
3	31Y1-34710		Gland
4	S732-080030		Bushing-Dd2
5	Y191-086000		Ring-Snap
10	Y190-094000		Ring-Snap
13	31YC-26051		Ring-Cushion
14	31Y1-31130		Piston
20	31YC-68030		Nut-Lock
21	S114-080144		Screw-Set
23	S109-160754		Bolt-Socket
24	61QH-72810		Bushing-Pin
25	61QH-72610		Bushing-Pin
26	Y020-075100		Seal-Dust, Dli, Kpu
27	Y020-070000		Seal-Dust, Dli, Kpu
28	31Y1-34730		Band Assy-Lh
28-1	31Y1-34750		Band Sub Assy-Lh
28-2	31YC-31060		Band
28-3	S011-100352		BOLT-HEX
28-4	S411-100002		WASHER-SPRING
28-5	S070-052738		U-Bolt
28-6	S205-101002		NUT-HEX
29	31Y1-34771		Pipe Assy-R, Lh
30	31Y1-37790		Pipe Assy-B, Lh
32	S107-100454		Bolt-Socket
35	P220-430201		Plug-Hex
K	31Y1-34790		Seal Kit
K6	Y220-080013		Seal-Rod
K7	Y180-080020		Ring-Back Up
K8	Y240-080012		Ring-Buffer
K9	Y110-080011		Wiper-Dust
K11	S632-110004		O-Ring
K12	S642-110003		Ring-Back Up
K15	Y420-115002		Seal-Piston
K16	Y310-115003		Ring-Wear
K17	Y440-115000		Ring-Dust
K18	S632-060004		O-Ring
K19	S642-060003		Ring-Back Up
K22	S632-115004		O-Ring
K31	Y171-019004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
