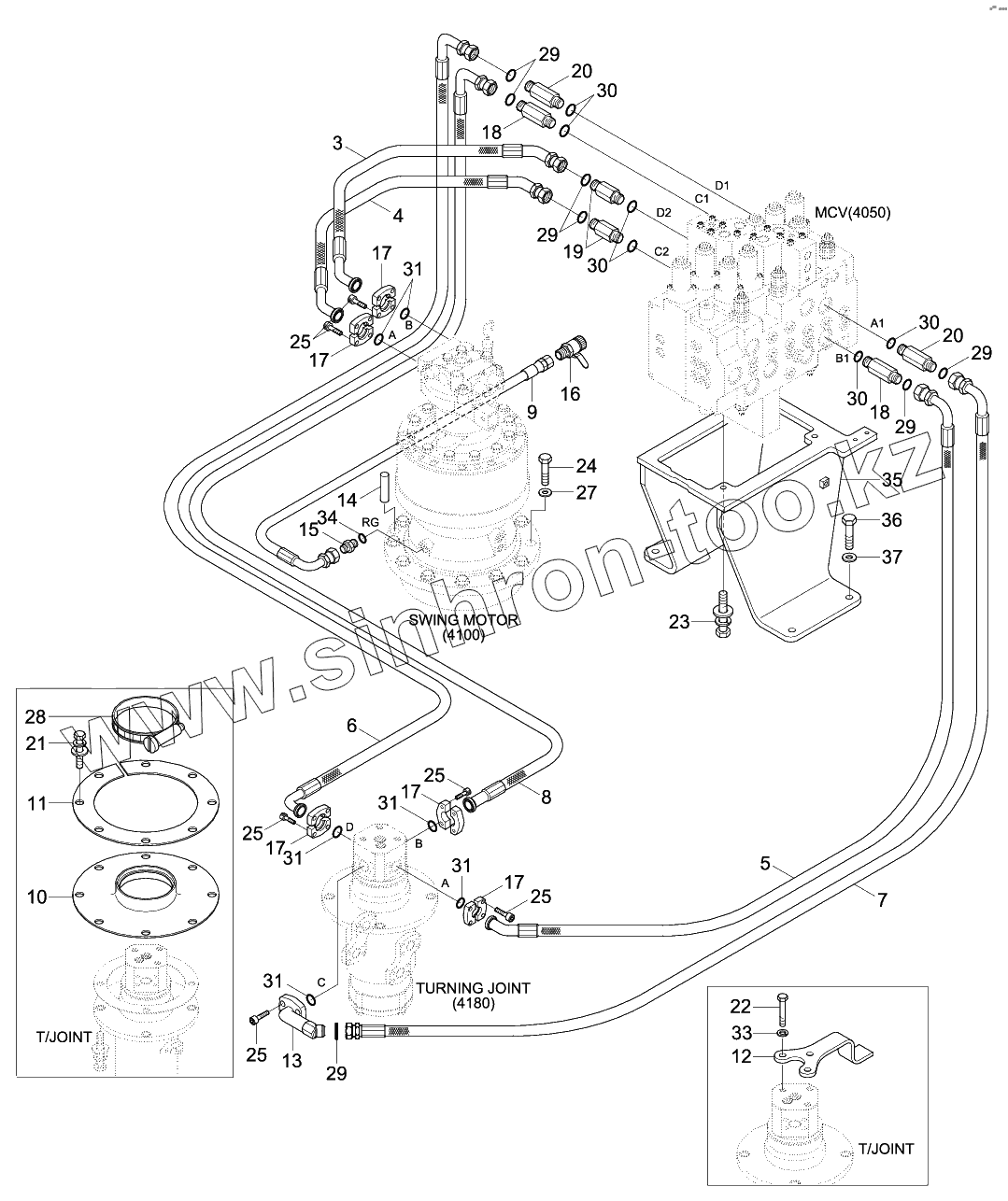

Каталог запасных частей к технике: Hyundai R180LC-9. UPPER HYD PIPING (TRAVEL)

Тип техники

Марка

Модель

Схема

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

17

17

17

18

18

19

20

20

21

22

23

24

25

25

25

25

25

27

28

29

29

29

29

29

30

30

30

30

31

31

31

31

31

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
3	31N5-10430		Hose Assy
4	31N5-10440		Hose Assy
5	31Q5-10210		Hose Assy
6	31Q5-10220		Hose Assy
7	P930-128025		Hose Assy-Orfs 0x90
8	P993-128326		Hose Assy-Orfs, Flg 0x90
9	31Q5-10250		Hose Assy-Drain
10	31N1-40941		RUBBER-T/JOINT
11	31N1-40951		COVER-T/JOINT
12	31Q4-11160		Bracket-T/Joint
13	31Q5-10240		Pipe Assy
14	31E4-3039		Pin-Dowel
15	X500-430003		CONNECTOR-ORFS
16	31Q9-11600		VALVE-DRAIN
17	P173-120102		FLANGE-HYD,SPLIT
18	X511-112542		Connector-Long, Orfs
19	X511-112544		Connector-Long, Orfs
20	X511-112546		Connector-Long, Orfs
21	S037-102022		Bolt-W/Washer
22	S017-140302		Bolt-Hex
23	S037-123522		Bolt-W/Washer
24	S017-200752		Bolt-Hex
25	S109-100306		BOLT-SOCKET
27	S441-200002		Washer-Hardened
28	S520-130000		CLAMP-HOSE
29	S621-018001		O-RING
30	S631-024004		O-RING
31	Y171-019004		O-RING
33	S411-140002		Washer-Spring
34	S621-012001		O-RING
35	31Q4-12250		Support Wa-Mcv
36	S017-16040D		BOLT-HEX
37	S441-160006		WASHER-HARDENED

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
