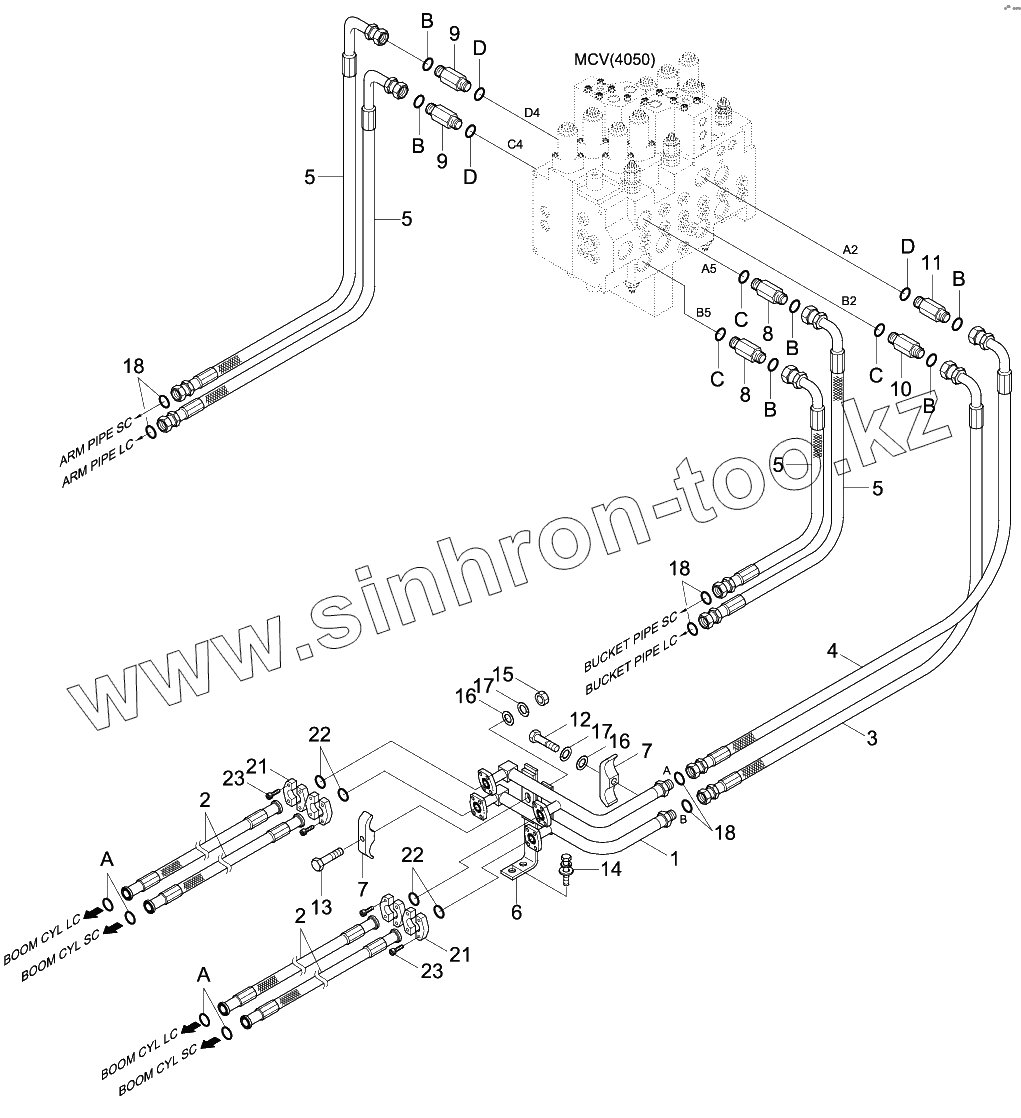

Каталог запасных частей к технике: Hyundai R180LC-9. UPPER HYD PIPING (ATTACH)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

5

5

6

7

7

8

8

9

9

10

11

12

13

14

15

16

16

17

17

18

18

18

21

21

22

22

23

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q5-11150		Pipe Assy
2	31Q5-10310		Hose Assy
3	P930-128018		Hose Assy-Orfs 0x90
4	P930-128020		Hose Assy-Orfs 0x90
5	31Q5-10320		Hose Assy
6	31Q4-11170		Bracket
7	31N4-12270		Clamp-Pipe
8	X511-112546		Connector-Long, Orfs
9	X511-116546		Connector-Long, Orfs
10	X511-112544		Connector-Long, Orfs
11	X511-116544		Connector-Long, Orfs
12	S017-100602		Bolt-Hex
13	S017-100802		Bolt-Hex
14	S037-103026		BOLT-W/WASHER
15	S207-101002		Nut-Hex
16	S403-102002		Washer-Plain
17	S411-100002		WASHER-SPRING
18	S621-018001		O-RING
19	S631-024004		O-RING
20	S631-029004		O-RING
21	P173-120102		FLANGE-HYD,SPLIT
22	Y171-019004		O-RING
23	S109-100306		BOLT-SOCKET

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
