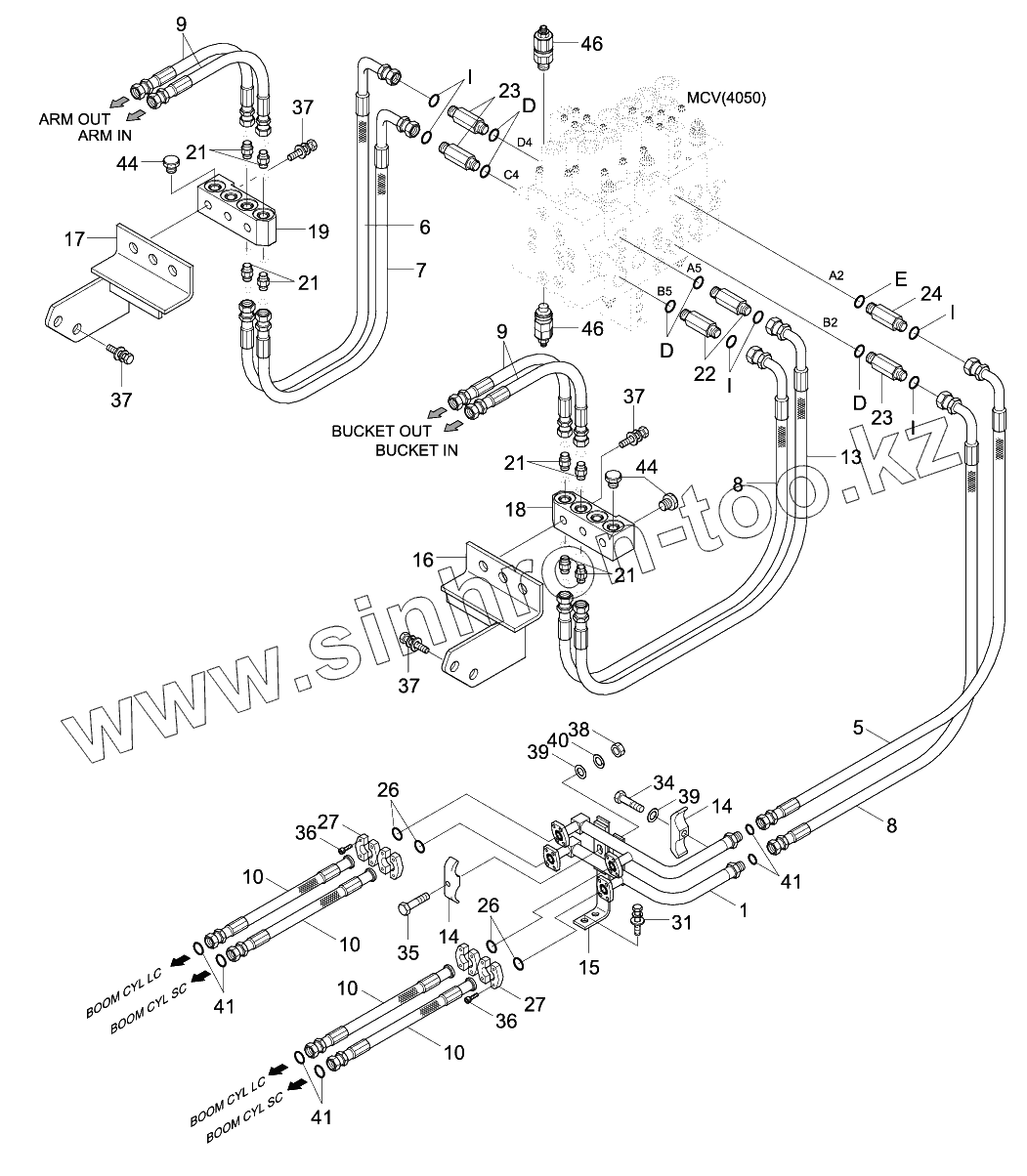

Каталог запасных частей к технике: Hyundai R180LC-9. UPPER HYD PIPING 1 (ADJUST BOOM, #0031-)
S621-018001
S621-018001
S621-018001
S621-018001
S631-029004
S631-024004
S631-024004
1
5
6
6
7
8
8
9
9
10
10
10
10
13
14
14
15
16
17
18
19
21
21
21
21
22
23
23
24
26
26
27
27
31
34
35
36
36
37
37
37
37
38
39
39
40
41
41
41
44
44
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S621-018001 | S621-018001 | O-RING | |
| S631-029004 | S631-029004 | O-RING | |
| S631-024004 | S631-024004 | O-RING | |
| 1 | 31Q5-11150 | Pipe Assy | |
| 5 | P930-128020 | Hose Assy-Orfs 0x90 | |
| 6 | P930-128021 | Hose Assy-Orfs 0x90 | |
| 6 | P930-128011 | Hose Assy-Orfs 0x90 | |
| 7 | P930-128022 | Hose Assy-Orfs 0x90 | |
| 8 | P930-128018 | Hose Assy-Orfs 0x90 | |
| 9 | P913-128035 | Hose Assy-Orfs 0x0 | |
| 10 | 31Q5-10310 | Hose Assy | |
| 13 | P930-128017 | Hose Assy-Orfs 0x90 | |
| 14 | 31N4-12270 | Clamp-Pipe | |
| 15 | 31Q4-11170 | Bracket | |
| 16 | 31N5-10380 | Bracket-Lh, Manifold | |
| 17 | 31N5-10390 | Bracket-Rh, Manifold | |
| 18 | 35EA-12500 | Manifold-Lh | |
| 19 | 35EA-12510 | Manifold-Rh | |
| 21 | X500-110004 | CONNECTOR-ORFS | |
| 22 | X511-112548 | Connector-Long, Orfs | |
| 23 | X511-112546 | Connector-Long, Orfs | |
| 24 | X511-116546 | Connector-Long, Orfs | |
| 26 | Y171-019004 | O-RING | |
| 27 | P173-120102 | FLANGE-HYD,SPLIT | |
| 31 | S037-103026 | BOLT-W/WASHER | |
| 34 | S017-100506 | BOLT-HEX | |
| 35 | S017-100806 | Bolt-Hex | |
| 36 | S109-100306 | BOLT-SOCKET | |
| 37 | S037-123056 | Bolt-W/Washer | |
| 38 | S207-101006 | Nut-Hex | |
| 39 | S403-10200B | WASHER-PLAIN | |
| 40 | S411-100006 | WASHER-SPRING | |
| 41 | S621-018001 | O-RING | |
| 44 | P220-110105 | Plug-Hex | |
| 46 | 31Q4-99560 | Port Relief Valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
