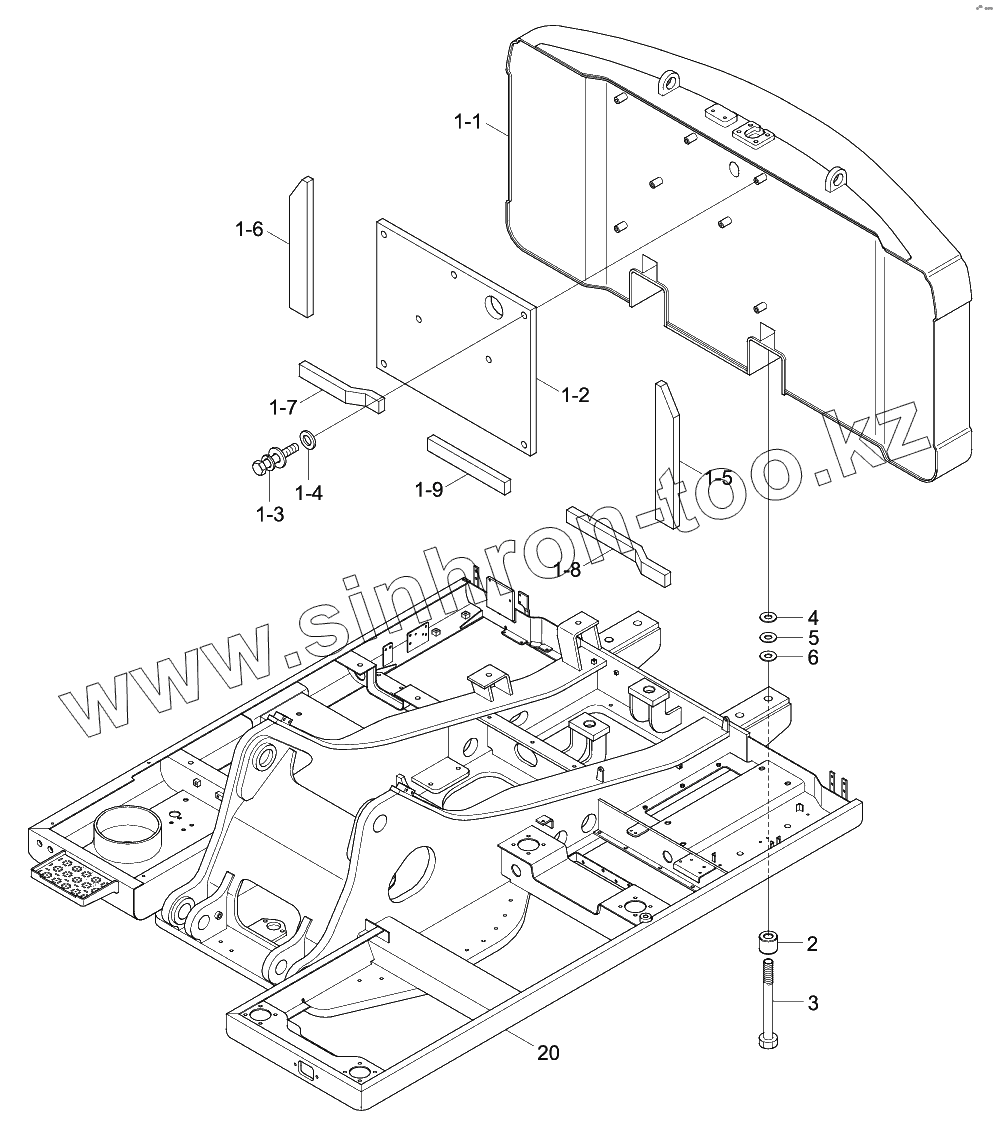

Каталог запасных частей к технике: Hyundai R180LC-9. UPPER FRAME & COUNTERWEIGHT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
4
5
6
11
11
11
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 41Q5-24503 Counterweight Assy
1 41Q5-26500 Counterweight Assy
1 41Q5-24502 Counterweight Assy
1 41Q5-24501 Counterweight Assy
2 41N5-22201 Spacer
3 S017-30130D Bolt-Hex
4 S390-050075 Shim-Round
5 S391-050075 Shim-Round
6 S392-050075 Shim-Round
11 41Q5-24001 Counterweight Wa
11 41Q5-24002 Counterweight Wa
11 41Q5-24003 Counterweight Wa
11 41Q5-26000 Counterweight Wa
12 41Q5-24532 Sponge
12 41Q5-24533 Sponge
13 S037-102556 BOLT-W/WASHER
14 61L1-2037 Washer-Hardened
15 41Q5-24540 Sponge
15 41Q5-24541 Sponge
16 41Q5-24551 Sponge
16 41Q5-24550 Sponge
17 41Q5-24561 Sponge
17 41Q5-24560 Sponge
18 41Q5-24571 Sponge
18 41Q5-24570 Sponge
19 41Q5-24581 Sponge
19 41Q5-24580 Sponge
20 41Q5-33013 Upper Frame Wa
20 41Q5-33012 Upper Frame Wa
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
