Каталог запасных частей к технике: Hyundai R180LC-9. S/ACTING MAIN PIPING KIT (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

31Q5-90120

2

3

4

4

5

6

7

8

9

10

11

11

12

13

13

14

15

16

16

17

17

17

17

18

19

19

20

21

22

23

24

24

24

24

24

24

24

25

25

25

26

26

26

26

26

27

27

27

27

27

27

27

27

27

27

27

27

27

29

29

29

30

30

32

33

35

36

37

40

41

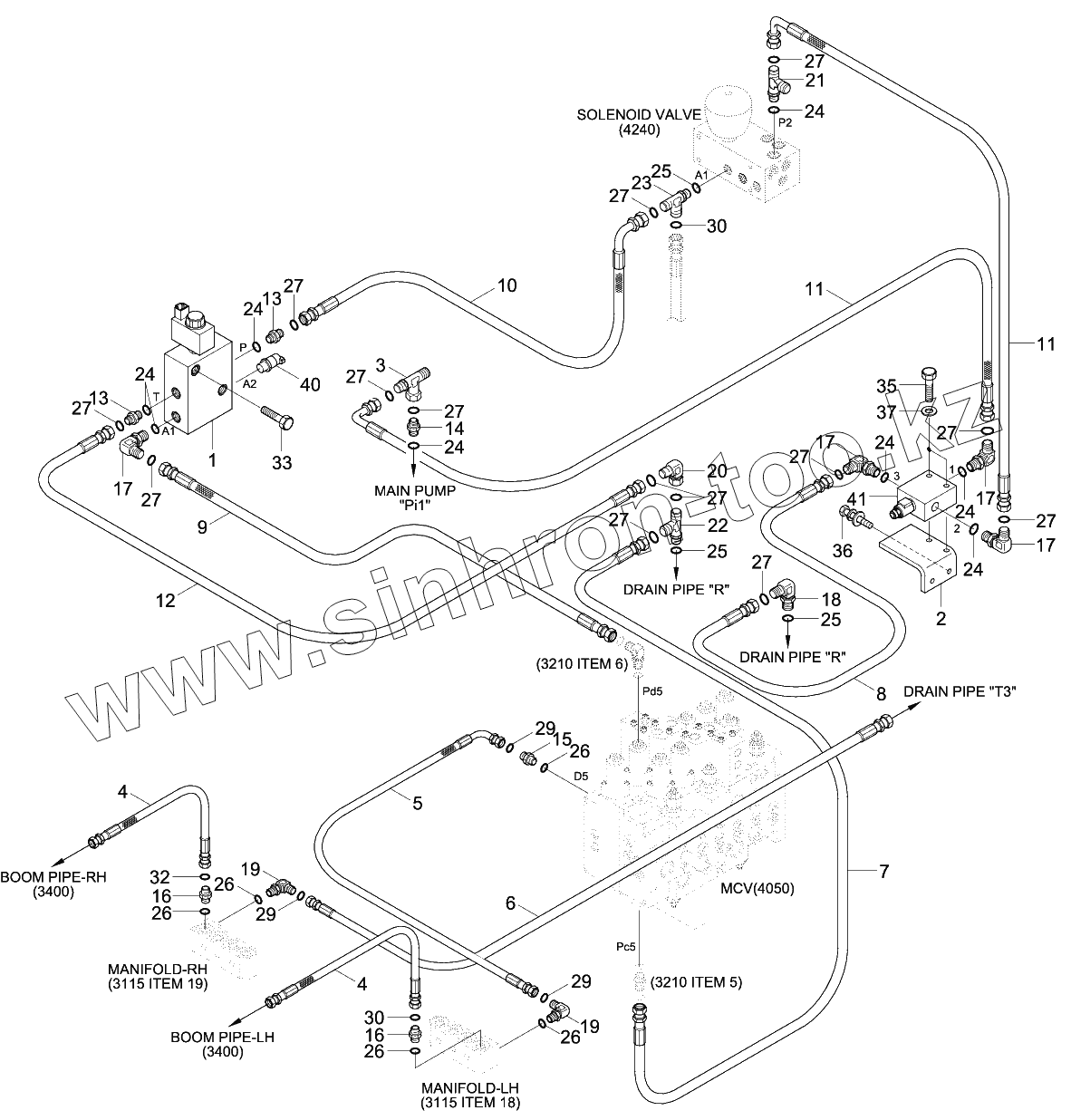

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q5-90120	31Q5-90120		S/Act Main Piping Kit
2	31Q4-93370		Bracket
3	31N6-30130		TEE-SHUTTLE,S/NUT
4	P913-166035		Hose Assy-Orfs 0x0
5	P933-126016		Hose Assy-Orfs 0x90
6	P913-123029		Hose Assy-Orfs 0x0
7	P910-042030		Hose Assy-Orfs 0x0
8	P910-042037		Hose Assy-Orfs 0x0
9	P910-042052		Hose Assy-Orfs 0x0
10	P930-042006		Hose Assy-Orfs 0x90
11	P930-042010		Hose Assy-Orfs 0x90
12	P930-042042		Hose Assy-Orfs 0x90
13	X500-110001		CONNECTOR-ORFS
14	31N6-25060		FILTER-LAST GUARD
15	X500-110004		CONNECTOR-ORFS
16	X500-110016		Connector-Orfs
17	X520-110001		ELBOW-90,ORFS
18	X520-110012		ELBOW-90,ORFS
19	X520-110004		ELBOW-90,ORFS
20	X850-515100		ELBOW-90 SWIVEL,ORFS
21	X820-045151		TEE-R/TYPE,ORFS
22	X820-065151		Tee-R/Type, Orfs
23	X820-065251		TEE-R/TYPE,ORFS
24	S631-011004		O-RING
25	S631-014004		O-RING
26	S631-024004		O-RING
27	S621-011001		O-RING
29	S621-018001		O-RING
30	S621-012001		O-RING
32	S621-021001		O-RING
33	S109-080406		BOLT-SOCKET
35	S015-060456		BOLT-HEX
36	S037-102026		BOLT-W/WASHER
37	S403-060006		Washer-Plain
40	31Q4-40830		SENSOR-PRESSURE
41	31Q6-20131		EPPR VALVE-BREAKER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
