Каталог запасных частей к технике: Hyundai R180LC-9. RADIATOR ASSY

Тип техники

Марка

Модель

Схема

11Q5-43001

11Q5-43300

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

19

20

20

21

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

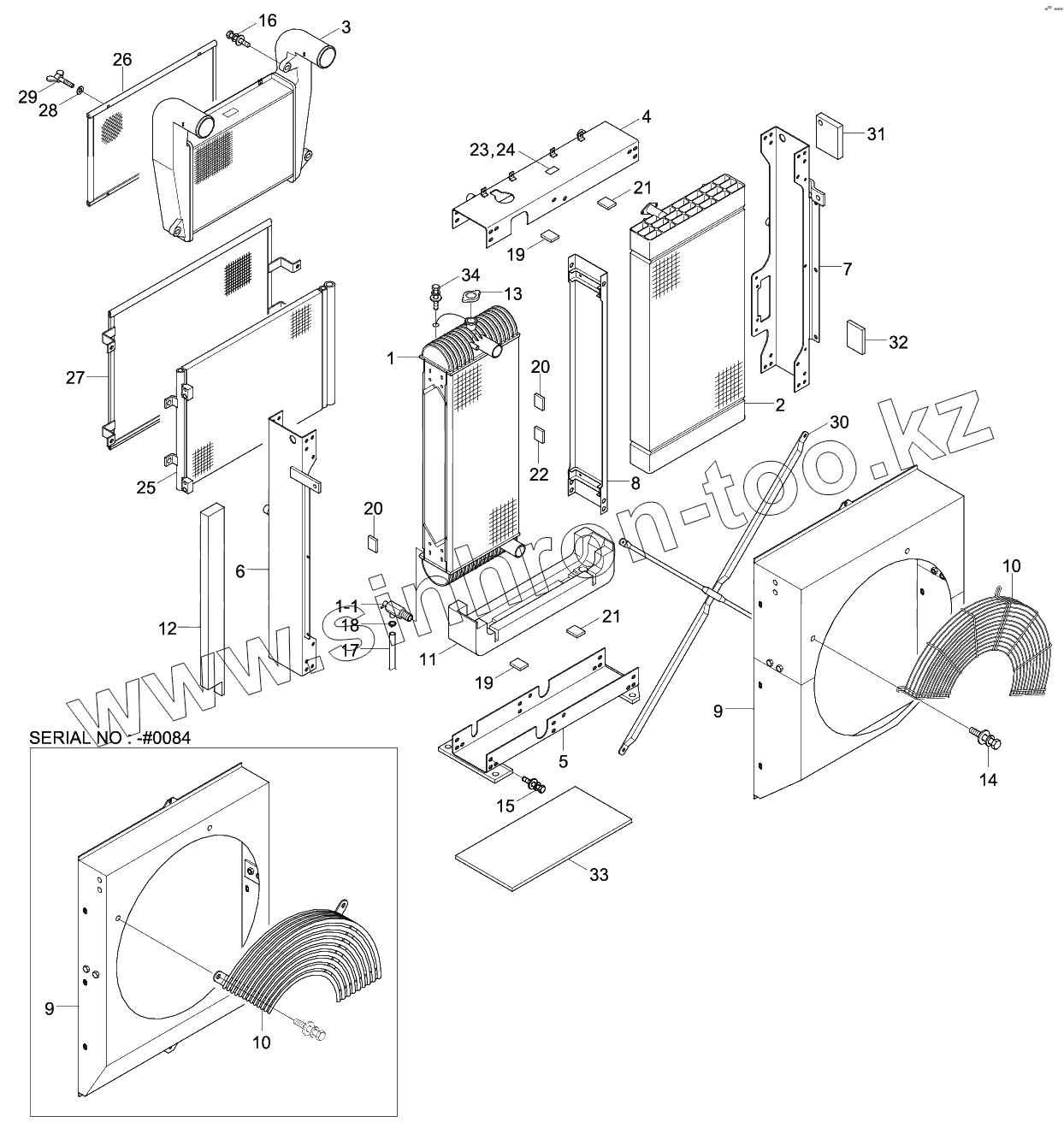

Позиция на иллюстрации	Заводской номер детали		Название детали
11Q5-43001	11Q5-43001		Radiator Total Assy
11Q5-43300	11Q5-43300		Radiator Total Assy
1	11Q4-44021		Radiator Assy
2	11Q4-42022		Oil Cooler Assy
3	11Q4-42400		Charge Air Cooler
4	11Q4-44030		Support Assy-Upper
5	11Q4-42320		Support-Lower
6	11Q4-42330		Support-Lh, Side
7	11Q4-42340		Support-Rh, Side
8	11Q4-42350		Support-Lh, Mid
9	11Q4-44011		Shroud Assy
10	11Q4-42051		Guard-Fan
11	11Q4-42360		Isolator
12	11Q4-42160		Sponge
13	11N4-49480		Cap
14	AA000003		Bolt-W/Washer
15	AC100938		Bolt-W/Washer
16	AC101428		Bolt Assy
17	AC101429		Hose-Drain
18	AC101458		Clip-Hose
19	AC101232		Sealing-Rad, Bottom
20	AC101242		Sealing-Rad, Side
21	AC101233		Sealing-Oc Top, Bottom
22	AC101243		Sealing-Oc, Side
23	AC101459		Name Plate
24	AC101460		Name Plate
25	11Q6-90071		CONDENSER-R/DRYER
26	11Q4-42370		Net-A
27	11Q4-42380		Net-B
28	AB61500208-3		Washer-Plain
29	AC101316		Bolt-Wing
30	11Q4-42390		Bar-Cross
31	AC101672		Sealing-A
32	AC101462		Sealing-C
33	AC101321		Sealing-D
34	A1W00190		Bolt
35	AC101180		Cock-Drain

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
