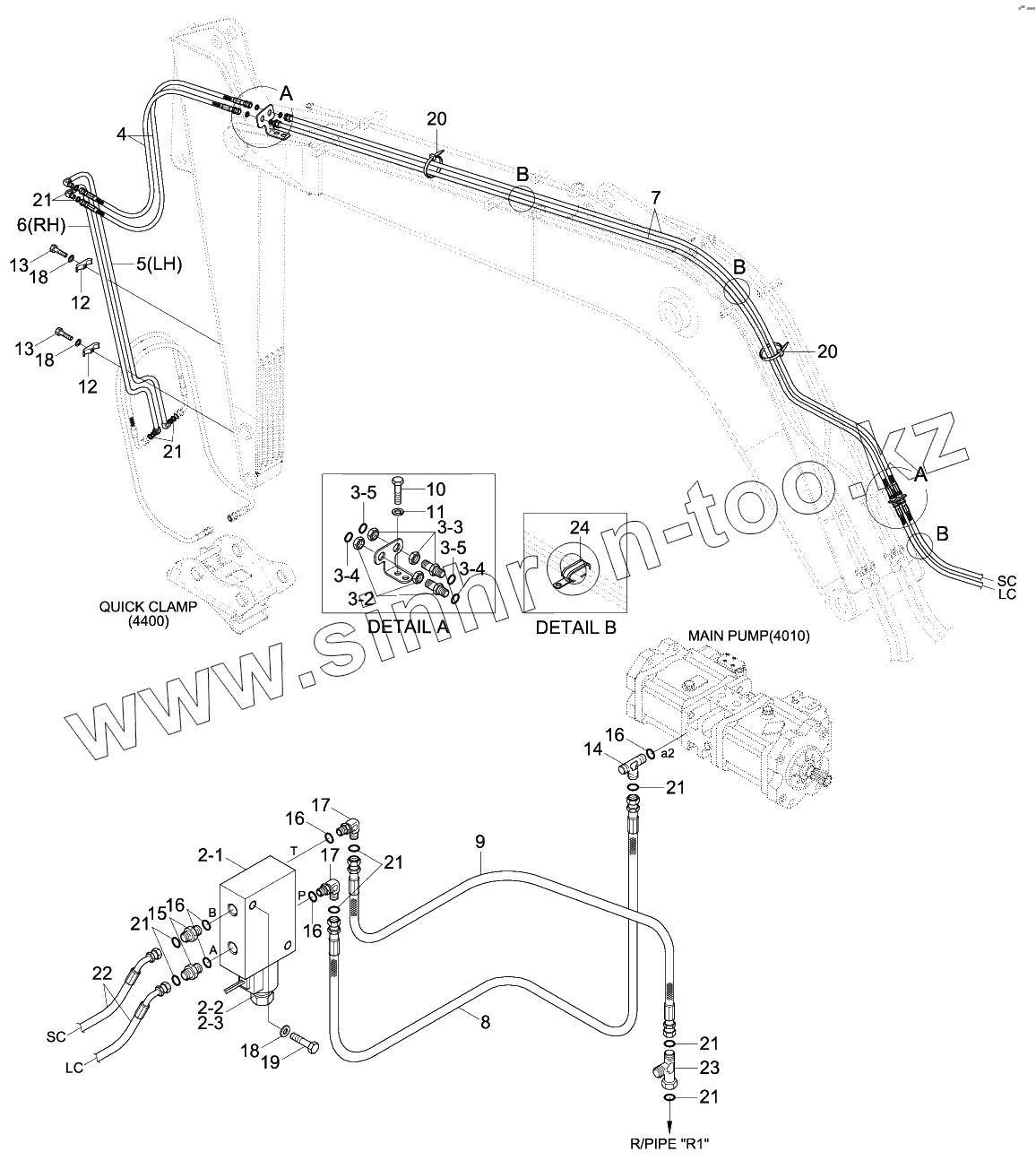

Каталог запасных частей к технике: Hyundai R180LC-9. QUICK CLAMP HYD PIPING
2
3
4
4
4
4
4
4
5
5
6
6
7
7
7
8
9
10
11
12
12
13
13
14
15
16
16
16
16
17
17
18
18
18
19
20
20
21
21
21
21
21
21
21
22
22
23
24
210
220
230
320
330
340
340
350
350
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 31Q6-91720 | SOLENOID VALVE-Q/CLAMP | |
| 3 | 31Q4-93750 | Terminal Assy | |
| 4 | P913-048028 | Hose Assy-Orfs 0x0 | |
| 4 | P915-048028 | Hose Assy-Orfs 0x0 | |
| 4 | P913-048037 | Hose Assy-Orfs 0x0 | |
| 4 | P915-048037 | Hose Assy-Orfs 0x0 | |
| 4 | P915-048034 | Hose Assy-Orfs 0x0 | |
| 4 | P913-048034 | Hose Assy-Orfs 0x0 | |
| 5 | 31Q5-91510 | Pipe Assy | |
| 5 | 31Q5-91520 | Pipe Assy | |
| 6 | 31Q5-91530 | Pipe Assy | |
| 6 | 31Q5-91540 | Pipe Assy | |
| 7 | P910-048097 | Hose Assy-Orfs 0x0 | |
| 7 | P910-048092 | Hose Assy-Orfs 0x0 | |
| 7 | P920-048097 | Hose Assy-Orfs 0x45 | |
| 8 | 31N4-95750 | Hose Assy | |
| 9 | P930-042007 | HOSE ASSY-ORFS 0X90 | |
| 10 | S017-120406 | Bolt-Hex | |
| 11 | S411-120006 | WASHER-SPRING | |
| 12 | 34EA-91811 | CLAMP-PIPE | |
| 13 | S017-100302 | Bolt-Hex | |
| 14 | 31N4-22170 | TEE-RUN TYPE | |
| 15 | X500-110001 | CONNECTOR-ORFS | |
| 16 | S631-011004 | O-RING | |
| 17 | X520-110001 | ELBOW-90,ORFS | |
| 18 | S441-100006 | Washer-Hardened | |
| 19 | S017-100506 | BOLT-HEX | |
| 20 | S554-054300 | CLAMP-BAND | |
| 21 | S621-011001 | O-RING | |
| 22 | P930-048051 | Hose Assy-Orfs 0x90 | |
| 22 | P920-048046 | Hose Assy-Orfs 0x45 | |
| 23 | X840-515151 | Tee-R/Type, Swivel, Orfs | |
| 24 | 31L7-10200 | CLAMP-TUBE | |
| 210 | B-34EA-91720 | MANIFOLD | |
| 220 | GS044200NC | VALVE-SOLENOID | |
| 230 | LTC0627VMD/DT | COIL | |
| 320 | X540-120001 | CONNECTOR-ORFS | |
| 330 | X540-120002 | Connector-Orfs | |
| 340 | S621-011001 | O-RING | |
| 350 | S621-012001 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
