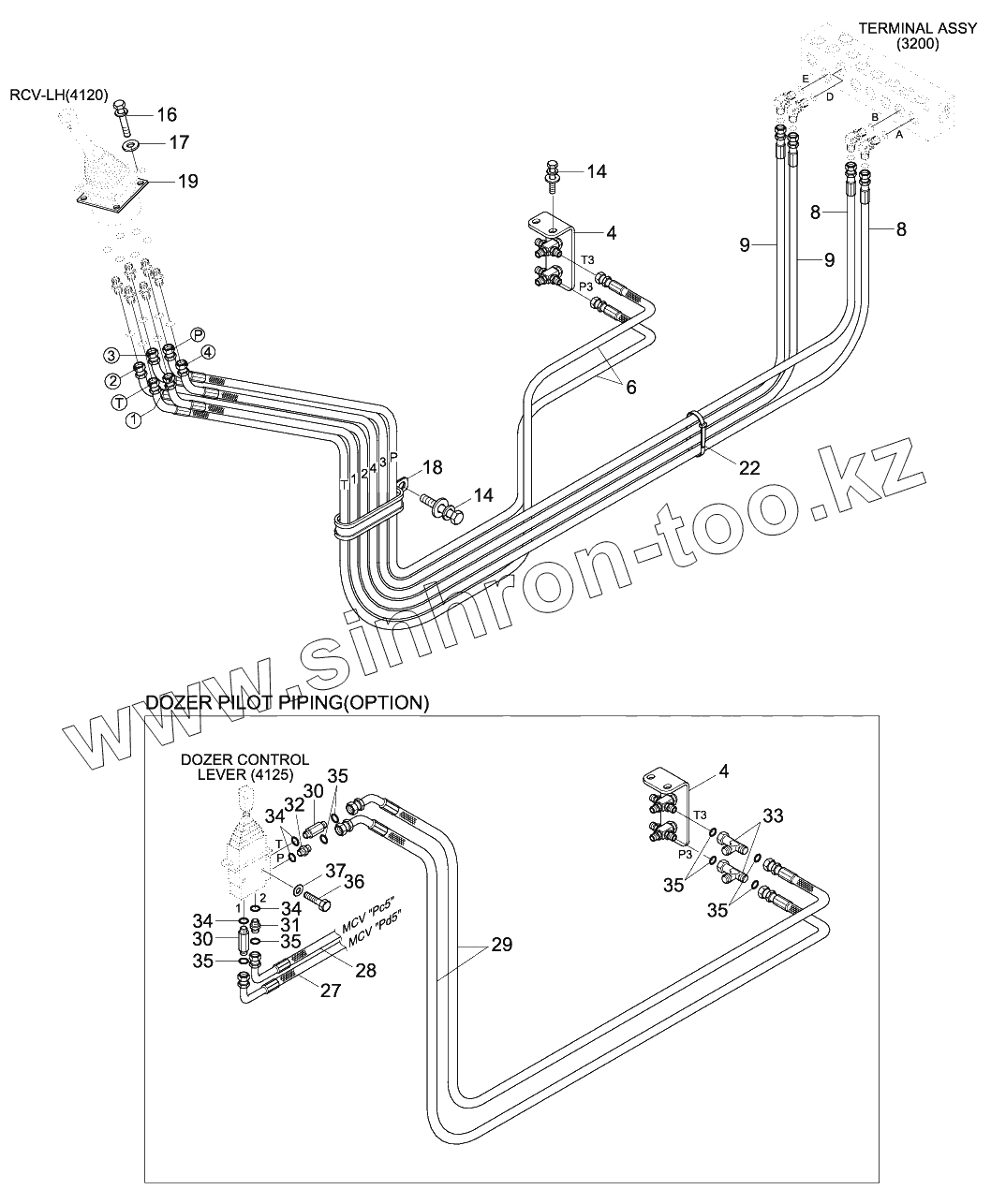

Каталог запасных частей к технике: Hyundai R180LC-9. PILOT HYD PIPING (BOTTOM 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
4
6
8
8
9
9
14
14
16
17
18
19
22
27
28
29
30
30
31
32
33
34
34
34
35
35
35
35
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
4 31N6-25100 Cross Assy
6 X410-042023 Hose Assy-Orfs 0x45
8 X410-042036 Hose Assy-Orfs 0x45
9 X410-042037 Hose Assy-Orfs 0x45
14 S037-102046 Bolt-W/Washer
16 S035-063046 BOLT-W/WASHER
17 S403-062006 Washer-Plain
18 31E7-0312 Clamp-Hose
19 31M6-51061 SHIM
22 S551-050203 Clamp-Band
27 X420-042067 Hose Assy-Orfs 0x90
28 X420-042058 Hose Assy-Orfs 0x90
29 X410-042018 Hose Assy-Orfs 0x45
30 X511-104513 CONNECTOR-LONG,ORFS
31 X500-110001 CONNECTOR-ORFS
32 31N6-25060 FILTER-LAST GUARD
33 X840-515151 Tee-R/Type, Swivel, Orfs
34 S631-011004 O-RING
35 S621-011001 O-RING
36 S015-080352 Bolt-Hex
37 S403-082002 Washer-Plain
