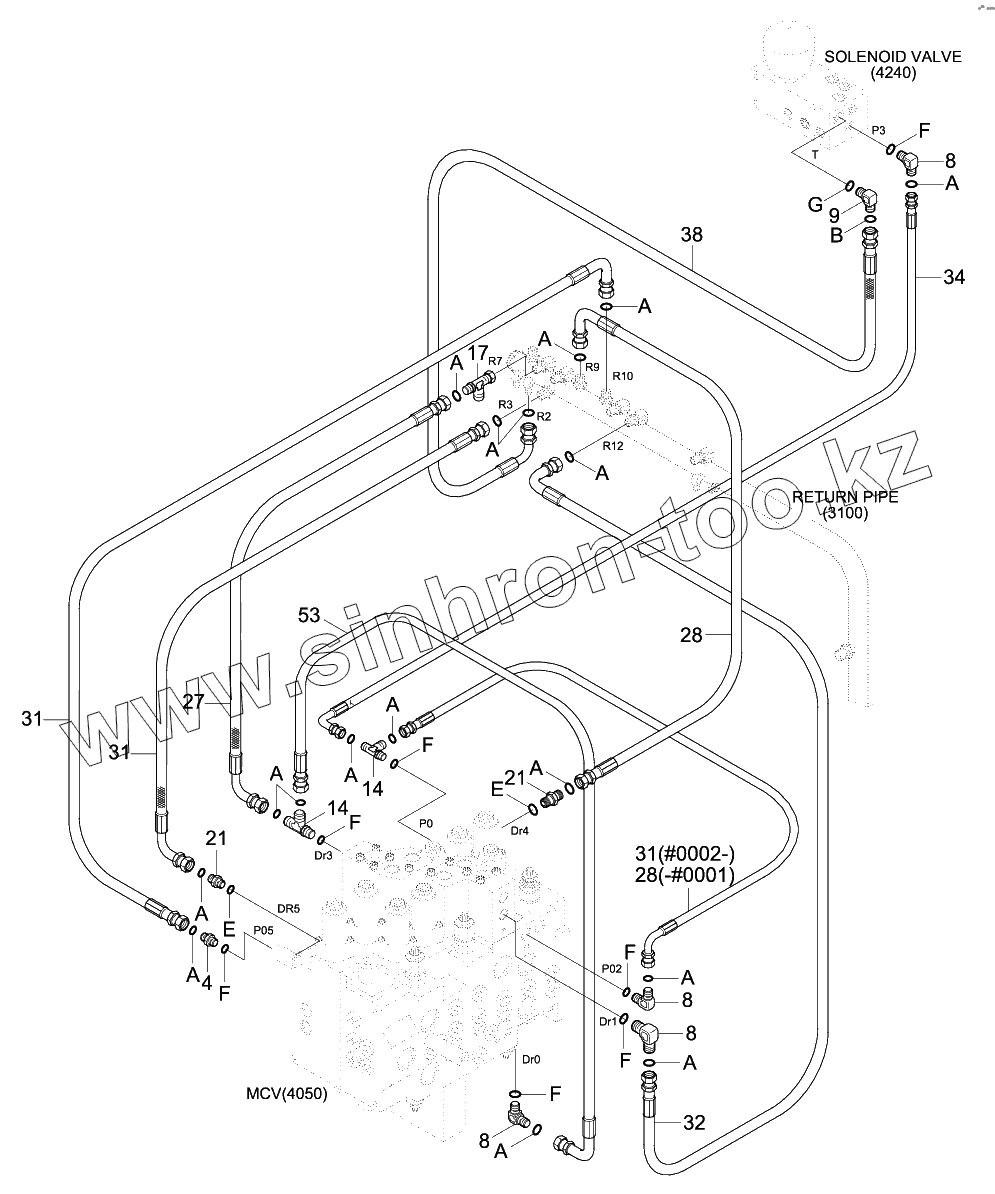

Каталог запасных частей к технике: Hyundai R180LC-9. PILOT HYD PIPING (BASE 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
8
8
8
8
9
14
14
17
21
21
27
28
28
31
31
31
32
34
38
53
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
E
E
F
F
F
F
F
F
F
G
Позиция на иллюстрации Заводской номер детали Название детали
4 X500-110001 CONNECTOR-ORFS
8 X520-110001 ELBOW-90,ORFS
9 X520-110002 ELBOW-90,ORFS
14 X820-045151 TEE-R/TYPE,ORFS
17 X840-515151 Tee-R/Type, Swivel, Orfs
21 31Q6-20210 Connector-Orfs
27 X420-042007 HOSE ASSY-ORFS 0X90
28 X420-042008 HOSE ASSY-ORFS 0X90
31 X420-042010 HOSE ASSY-ORFS 0X90
32 X420-042006 Hose Assy-Orfs 0x90
34 X420-042037 Hose Assy-Orfs 0x90
38 P930-062040 Hose Assy-Orfs 0x90
53 X420-042018 Hose Assy-Orfs 0x90
A S621-011001 O-RING
B S621-012001 O-RING
E S631-008004 O-Ring
F S631-011004 O-RING
G S631-014004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
