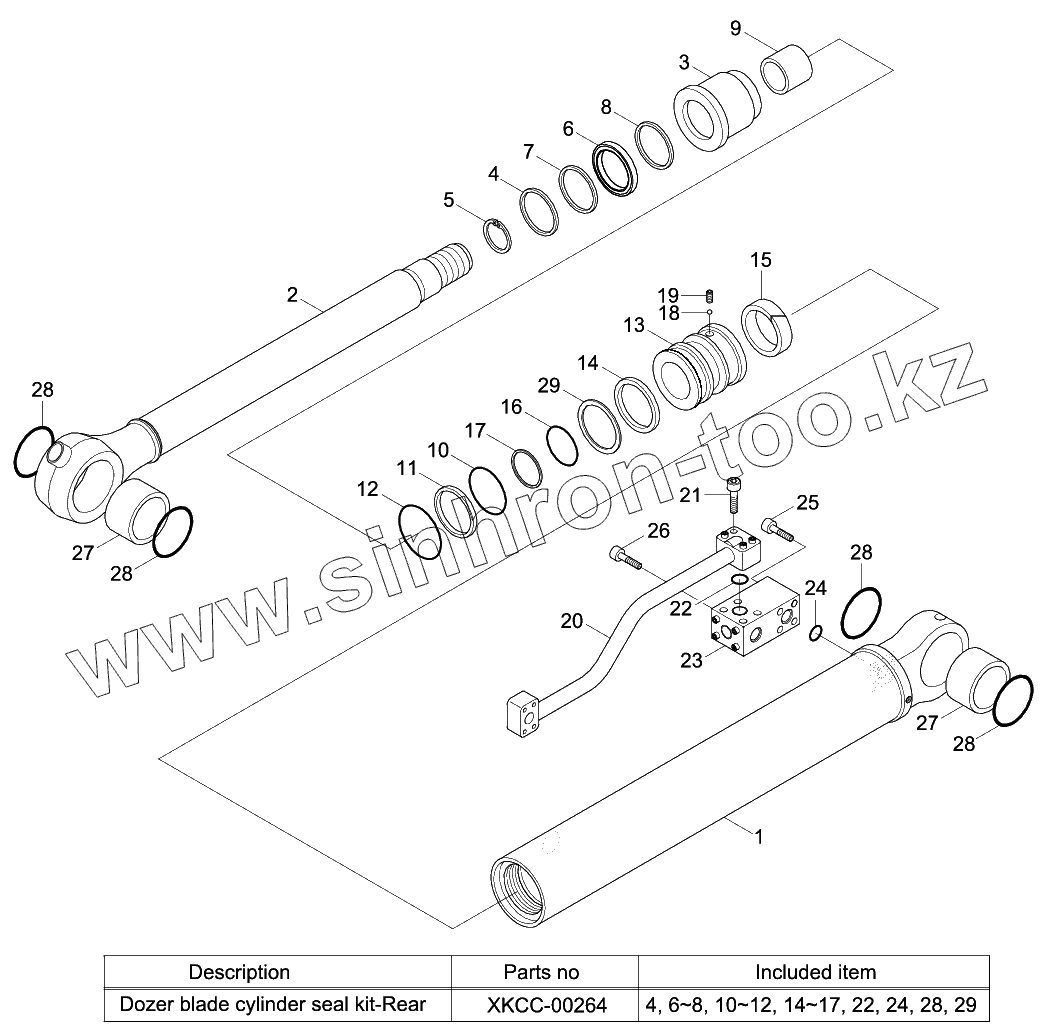

Каталог запасных частей к технике: Hyundai R180LC-9. DOZER BLADE CYLINDER (-#0024)
31Q5-70020
XKCC-00264
31Q5-70010
1
1
2
3
4
4
5
6
6
7
8
8
9
10
10
11
12
12
13
14
14
15
16
17
17
18
19
20
20
21
22
22
23
23
24
24
25
26
27
27
28
28
28
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q5-70020 | 31Q5-70020 | DOZER BLADE CYL-RH | |
| XKCC-00264 | XKCC-00264 | SEAL KIT | |
| 31Q5-70010 | 31Q5-70010 | DOZER BLADE CYL-LH | |
| 1 | XKCC-00251 | TUBE ASSY-LH | |
| 1 | XKCC-00265 | TUBE ASSY-RH | |
| 2 | XKCC-00252 | ROD ASSY | |
| 3 | XKCC-00253 | GLAND | |
| 4 | XKCC-00254 | WIPER-DUST | |
| 5 | XKCC-00255 | RING-RETAINING | |
| 6 | XKCC-00256 | SEAL-ROD | |
| 7 | XKCC-00257 | RING-BACK UP | |
| 8 | XKCC-00258 | RING-BUFFER | |
| 9 | XKCC-00259 | BUSHING-DU | |
| 10 | XKCC-00260 | O-RING | |
| 11 | XKCC-00261 | RING-BACK UP | |
| 12 | XKCC-00088 | O-RING | |
| 13 | XKCC-00262 | PISTON | |
| 14 | XKCC-00055 | SEAL-PISTON | |
| 15 | XKCC-00092 | RING-WEAR | |
| 16 | XKCC-00177 | O-RING | |
| 17 | XKCC-00178 | RING-BACK UP | |
| 18 | XKCC-00059 | BALL-STEEL | |
| 19 | XKCD-00933 | SCREW-SET | |
| 20 | XKCC-00266 | PIPE ASSY-RH | |
| 20 | XKCC-00263 | PIPE ASSY-LH | |
| 21 | XKCD-00938 | BOLT-SOCKET | |
| 22 | XKCC-00063 | O-RING | |
| 23 | 31Q4-40310 | CHECK VLV-DOUBLE,LH | |
| 23 | 31Q4-40320 | CHECK VLV-DOUBLE,RH | |
| 24 | XKCC-00065 | O-RING | |
| 25 | XKCD-00939 | BOLT-SOCKET | |
| 26 | XKCC-00245 | BOLT-SOCKET | |
| 27 | 61Q6-05630 | BUSHING-PIN | |
| 28 | XKCC-00246 | SEAL-DUST | |
| 29 | XKCC-00091 | RING-DUST |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
