Каталог запасных частей к технике: Hyundai R180LC-9. DOUBLE ACTING MAIN PIPING KIT 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

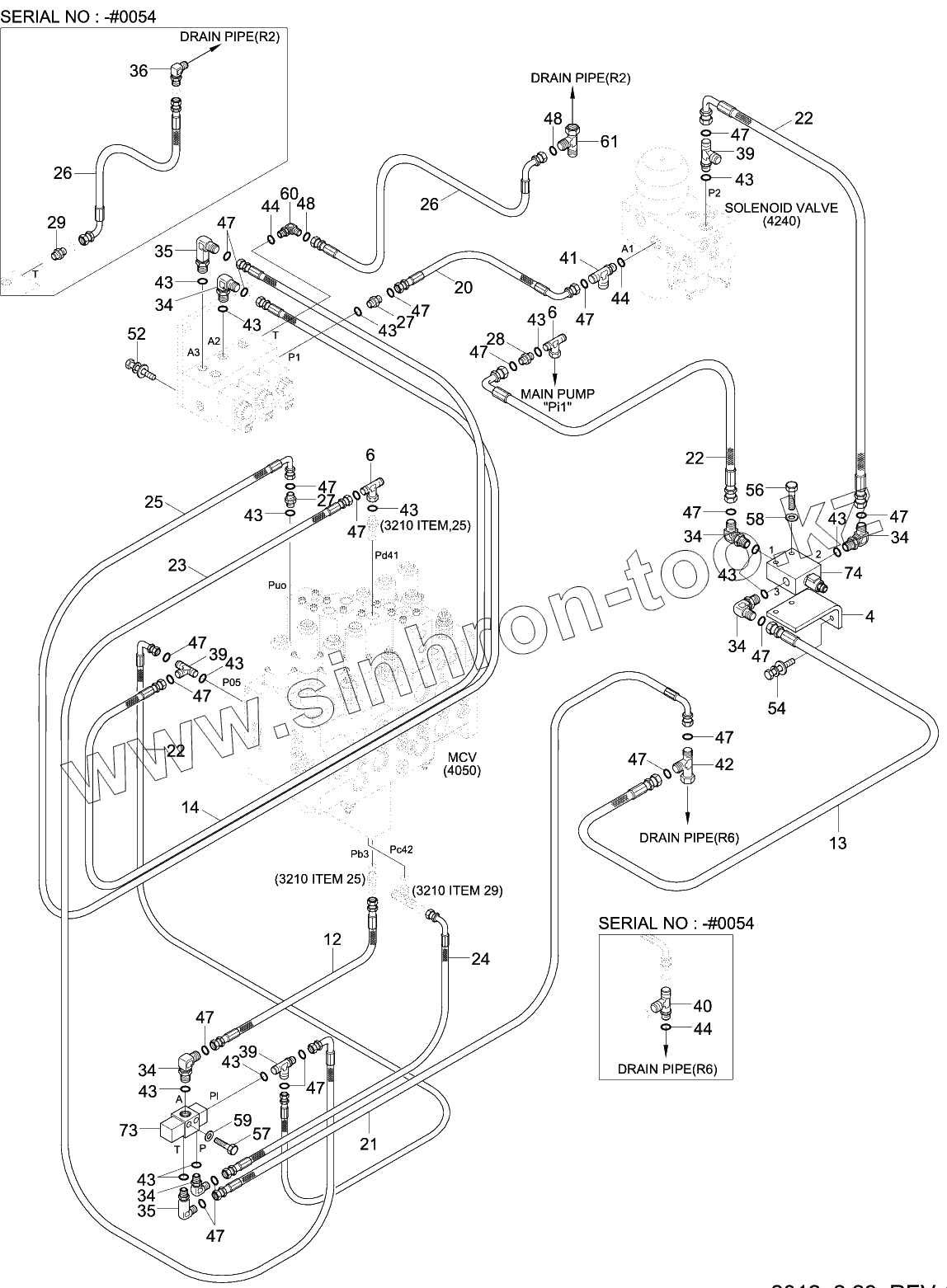

D/ActMainPipingKit
4
6
6
12
13
14
20
21
22
22
22
23
24
25
26
26
27
27
28
29
34
34
34
34
34
34
35
35
36
39
39
39
40
41
42
43
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
48
48
52
54
56
57
58
59
60
61
73
74
74
Позиция на иллюстрации Заводской номер детали Название детали
D/ActMainPipingKit D/ActMainPipingKit D/Act Main Piping Kit
4 31Q4-93370 Bracket
6 31N6-30130 TEE-SHUTTLE,S/NUT
12 P910-042030 Hose Assy-Orfs 0x0
13 P910-042037 Hose Assy-Orfs 0x0
14 P910-042042 HOSE ASSY-ORFS 0X0
20 P930-042008 Hose Assy-Orfs 0x90
21 P930-042009 Hose Assy-Orfs 0x90
22 P930-042010 Hose Assy-Orfs 0x90
23 P930-042014 Hose Assy-Orfs 0x90
24 P930-042030 Hose Assy-Orfs 0x90
25 P930-042046 Hose Assy-Orfs 0x90
26 P930-062039 Hose Assy-Orfs 0x90
27 X500-110001 CONNECTOR-ORFS
28 31N6-25060 FILTER-LAST GUARD
29 X500-110002 CONNECTOR-ORFS
34 X520-110001 ELBOW-90,ORFS
35 31N6-25110 ELBOW-90,LONG
36 X850-525200 ELBOW-90,SWIVEL,ORFS
39 X820-045151 TEE-R/TYPE,ORFS
40 X820-065151 Tee-R/Type, Orfs
41 X820-065251 TEE-R/TYPE,ORFS
42 X840-515151 Tee-R/Type, Swivel, Orfs
43 S631-011004 O-RING
44 S631-014004 O-RING
47 S621-011001 O-RING
48 S621-012001 O-RING
52 S035-082026 BOLT-W/WASHER
54 S037-102026 BOLT-W/WASHER
56 S015-060456 BOLT-HEX
57 S015-080506 BOLT-HEX
58 S403-060006 Washer-Plain
59 S403-080006 Washer-Plain
60 X520-110002 ELBOW-90,ORFS
61 X840-525252 Tee-R/Type, Swivel, Orfs
73 31Q6-20150 Select Valve
74 31Q6-20130 Eppr Valve-Breaker
74 31Q6-20131 EPPR VALVE-BREAKER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
