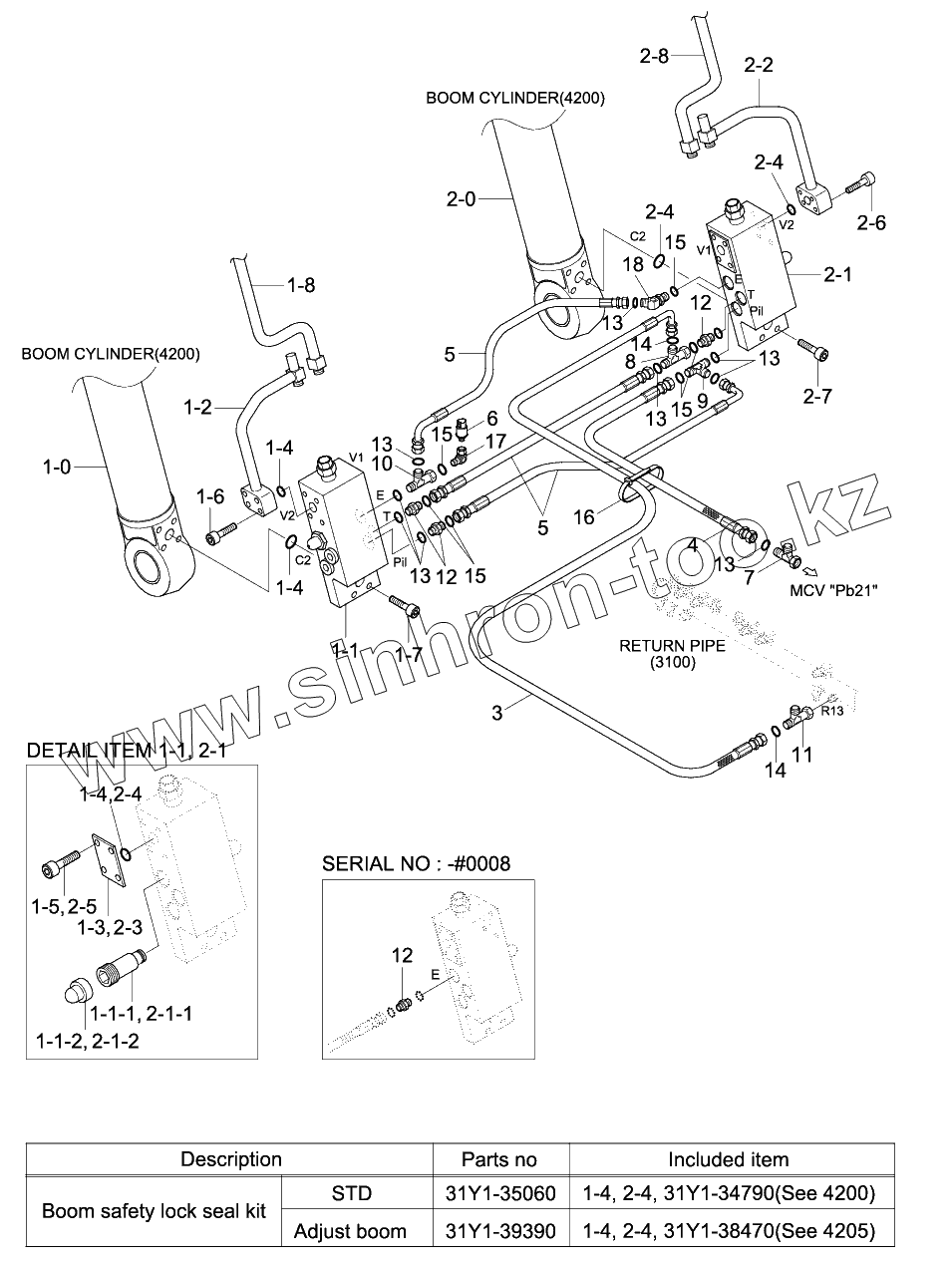

Каталог запасных частей к технике: Hyundai R180LC-9. BOOM SAFETY LOCK SYSTEM
31Y1-39390
31Y1-35060
1
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
12
12
13
13
13
13
13
13
14
14
15
15
15
15
16
17
18
100
110
110
111
112
120
130
140
140
140
140
140
150
160
170
180
200
210
210
211
212
220
230
240
240
240
240
240
250
260
270
280
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y1-24550 | 31Y1-24550 | Pipe Assy-Bv, Lh | |
| 31Y1-24560 | 31Y1-24560 | Pipe Assy-Bv, Rh | |
| 31Y1-39390 | 31Y1-39390 | Seal Kit | |
| 31Y1-35060 | 31Y1-35060 | Seal Kit | |
| 1 | 31Q5-52112 | Boom Safety Cyl-Lh | |
| 1 | 31Q5-52910 | Boom Safety Cyl-Lh | |
| 2 | 31Q5-52920 | Boom Safety Cyl-Rh | |
| 2 | 31Q5-52122 | Boom Safety Cyl-Rh | |
| 3 | P930-062055 | Hose Assy-Orfs 0x90 | |
| 4 | P910-042048 | Hose Assy-Orfs 0x0 | |
| 5 | P930-048009 | Hose Assy-Orfs 0x90 | |
| 6 | 31Q4-40800 | SENSOR-PRESSURE | |
| 6 | 31Q8-40500 | Sensor-Pressure | |
| 7 | 31N4-22150 | Tee-Long, Orfs | |
| 8 | 31N4-41140 | TEE-SWIVEL,ORFS | |
| 9 | X820-045151 | TEE-R/TYPE,ORFS | |
| 10 | 31N4-22170 | TEE-RUN TYPE | |
| 11 | X520-110002 | ELBOW-90,ORFS | |
| 12 | X500-110001 | CONNECTOR-ORFS | |
| 13 | S621-011001 | O-RING | |
| 14 | S621-012001 | O-RING | |
| 15 | S631-011004 | O-RING | |
| 16 | S552-020102 | Clamp-Band | |
| 17 | 31E5-11110 | ADAPTER | |
| 18 | X530-110001 | ELBOW-45,ORFS | |
| 100 | BoomCylSubAssy | Boom Cyl Sub Assy | |
| 110 | 31Q5-55011 | Safety Lock Valve | |
| 111 | DRV-100A | Relief Valve | |
| 112 | DCP-001A | Cap | |
| 113 | AS568 | Seal Kit | |
| 120 | 31Y1-37810 | Pipe Assy-Bv, Lh | |
| 130 | P184-122112 | Flange-Pluging | |
| 140 | Y171-019004 | O-RING | |
| 150 | S107-100356 | Bolt-Socket | |
| 160 | S107-100456 | Bolt-Socket | |
| 170 | S107-100506 | Bolt-Socket | |
| 180 | 31Y1-35041 | Pipe Assy-Rv, Lh | |
| 200 | BoomCylSubAssy | Boom Cyl Sub Assy | |
| 210 | 31Q5-55011 | Safety Lock Valve | |
| 211 | DRV-100A | Relief Valve | |
| 212 | DCP-001A | Cap | |
| 220 | 31Y1-37820 | Pipe Assy-Bv, Rh | |
| 230 | P184-122112 | Flange-Pluging | |
| 240 | Y171-019004 | O-RING | |
| 250 | S107-100356 | Bolt-Socket | |
| 260 | S107-100456 | Bolt-Socket | |
| 270 | S107-100506 | Bolt-Socket | |
| 280 | 31Y1-35051 | Pipe Assy-Rv, Rh |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
