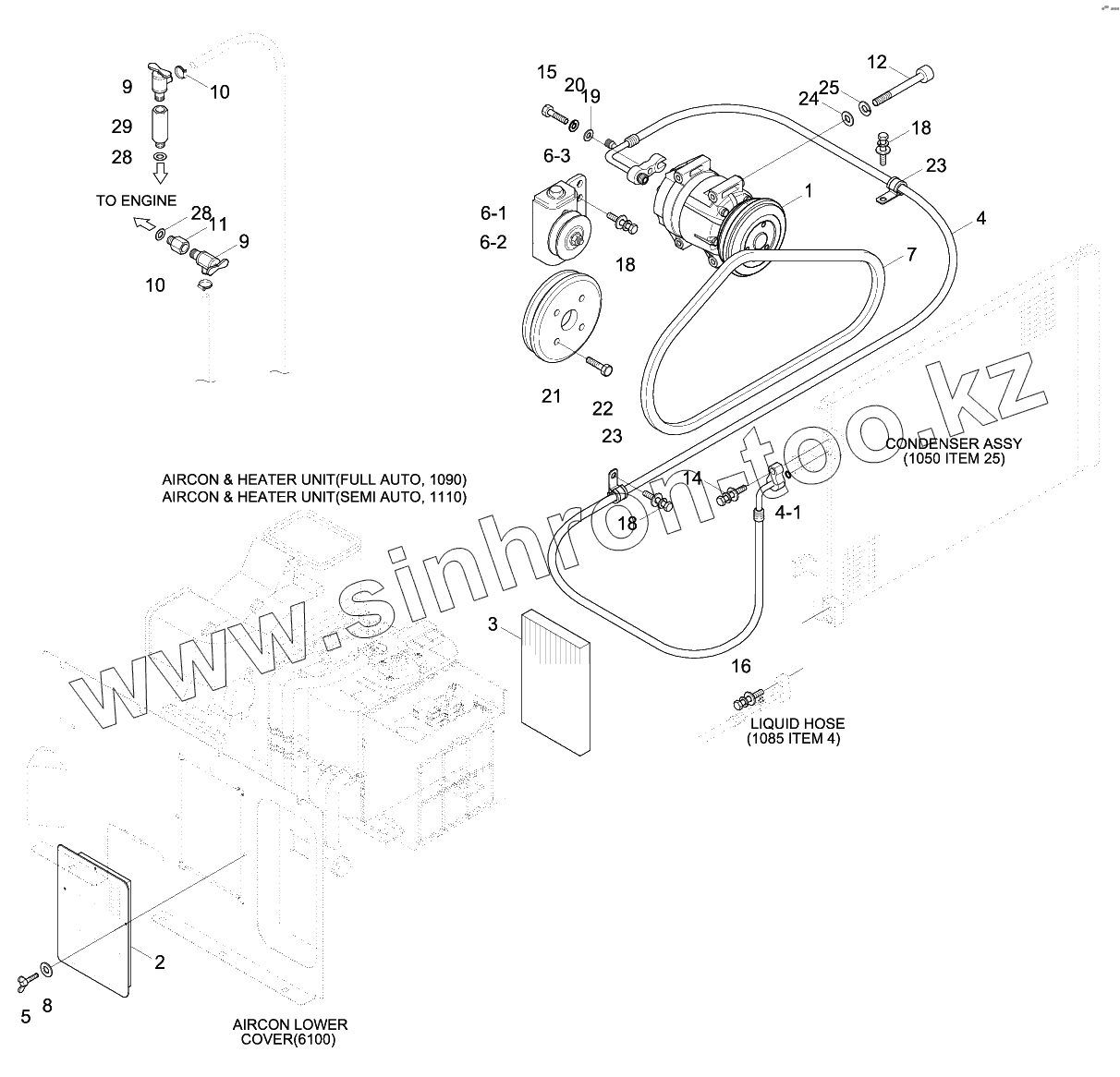

Каталог запасных частей к технике: Hyundai R180LC-9. AIRCON & HEATER GROUP

Тип техники

Марка

Модель

Схема

1

2

3

4

4-1

5

6

6-1

6-2

6-3

7

8

9

9

10

10

11

12

14

15

16

18

18

18

19

20

21

22

23

23

24

25

28

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11Q6-90040		COMPRESSOR ASSY
2	11Q6-90240		FILTER-REC
3	11Q6-90510		FILTER-AIR CON
4	11Q4-90410		Hose-Discharge
4-1	A3050-002-05-2		O-RING
5	S091-060206		BOLT-WING
6	11N6-90110		PULLEY-IDLE
6-1	A4760-508-00-2		BRACKET-PULLEY
6-2	A4700-511-01-2		PULLEY-IDLE
6-3	A8900-518-03-3		Bolt-Tension
7	11E4-3601		V-Belt
8	S403-06500B		WASHER-PLAIN
9	14L1-01350		Valve-Heater
10	S572-220006		CLAMP-HOSE,WIRE TYPE
11	11N5-93010		Connector-Heat Vlv
12	S109-080956		Bolt-Socket
14	S035-082526		BOLT-W/WASHER
15	S018-100356		BOLT-HEX
16	S035-062556		Bolt-W/Washer
18	S037-102022		Bolt-W/Washer
19	S403-101006		Washer-Plain
20	S411-100006		WASHER-SPRING
21	11N3-92010		Pulley-Air Con
22	S017-100406		Bolt-Hex
23	31L7-10230		CLAMP
24	S403-081006		Washer-Plain
25	S411-080006		WASHER-SPRING
28	P392-160000		Washer-Copper
29	11N5-93021		Connector-Heat Vlv

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
