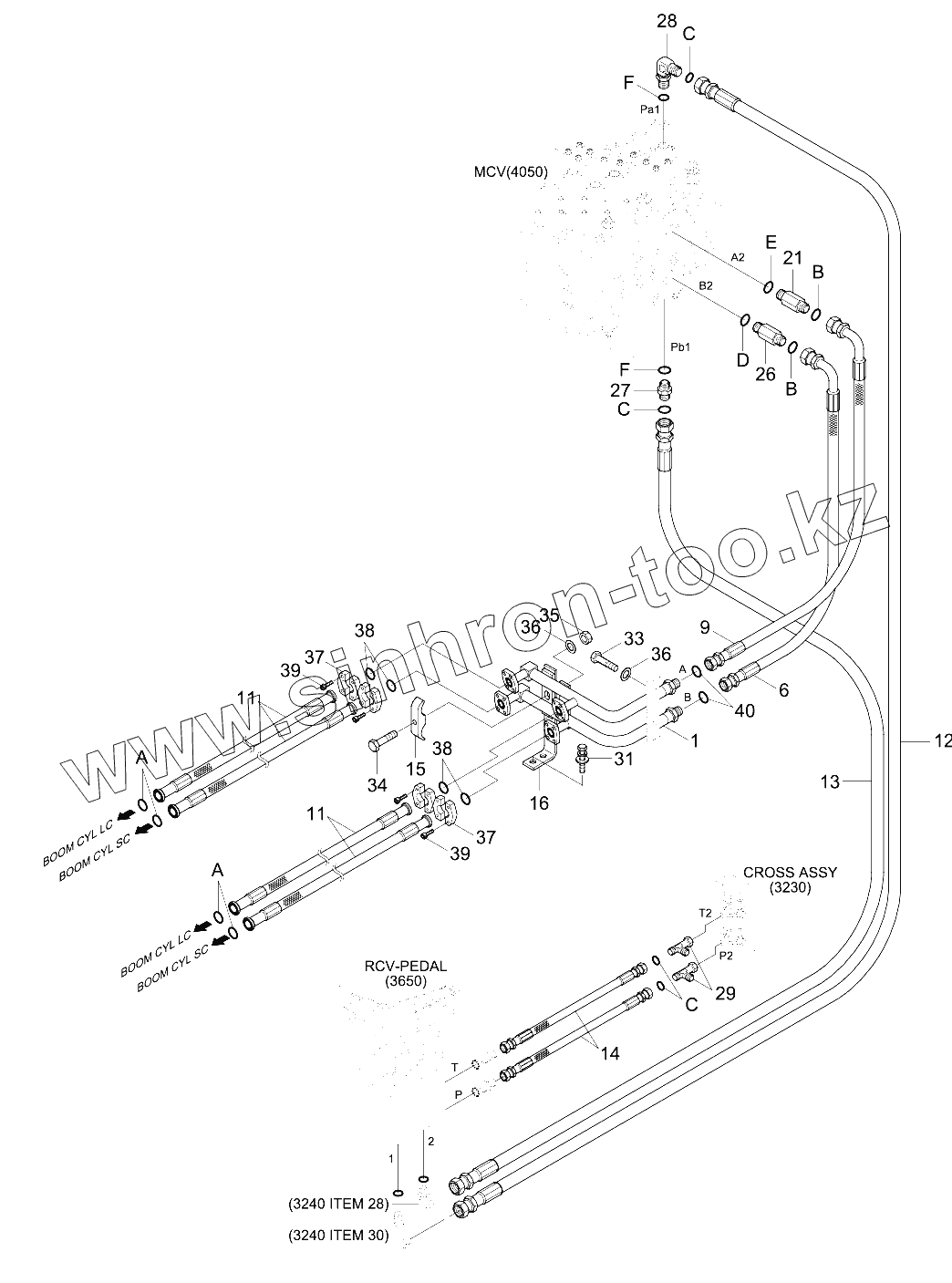

Каталог запасных частей к технике: Hyundai R170W-9S. UPPER HYD PIPING 1 (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

1

11

11

12

13

14

15

16

21

26

27

28

29

31

33

34

35

36

36

37

37

38

38

39

39

40

6

9

A

A

B

B

C

C

D

E

F

F

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q5-11190		PIPE ASSY
11	31Q5-10310		Hose Assy
12	P910-042056		HOSE ASSY-ORFS 0X0
13	P910-042062		Hose Assy-Orfs 0x0
14	P910-042020		Hose Assy-Orfs 0x0
15	31N4-12270		Clamp-Pipe
16	31Q4-11170		Bracket
21	X511-116544		Connector-Long, Orfs
26	X511-112546		Connector-Long, Orfs
27	X500-110001		CONNECTOR-ORFS
28	X520-110001		ELBOW-90,ORFS
29	X840-515151		Tee-R/Type, Swivel, Orfs
31	S037-123026		BOLT-W/WASHER
33	S017-100256		Bolt-Hex
34	S017-100756		Bolt-Hex
35	S207-101002		Nut-Hex
36	S403-102002		Washer-Plain
37	P173-120102		FLANGE-HYD,SPLIT
38	Y171-019004		O-RING
39	S109-100306		BOLT-SOCKET
40	S621-018001		O-RING
6	P930-128018		Hose Assy-Orfs 0x90
9	P930-128020		Hose Assy-Orfs 0x90
A	S621-014001		O-RING
B	S621-018001		O-RING
C	S621-011001		O-RING
D	S631-024004		O-RING
E	S631-029004		O-RING
F	S631-011001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
