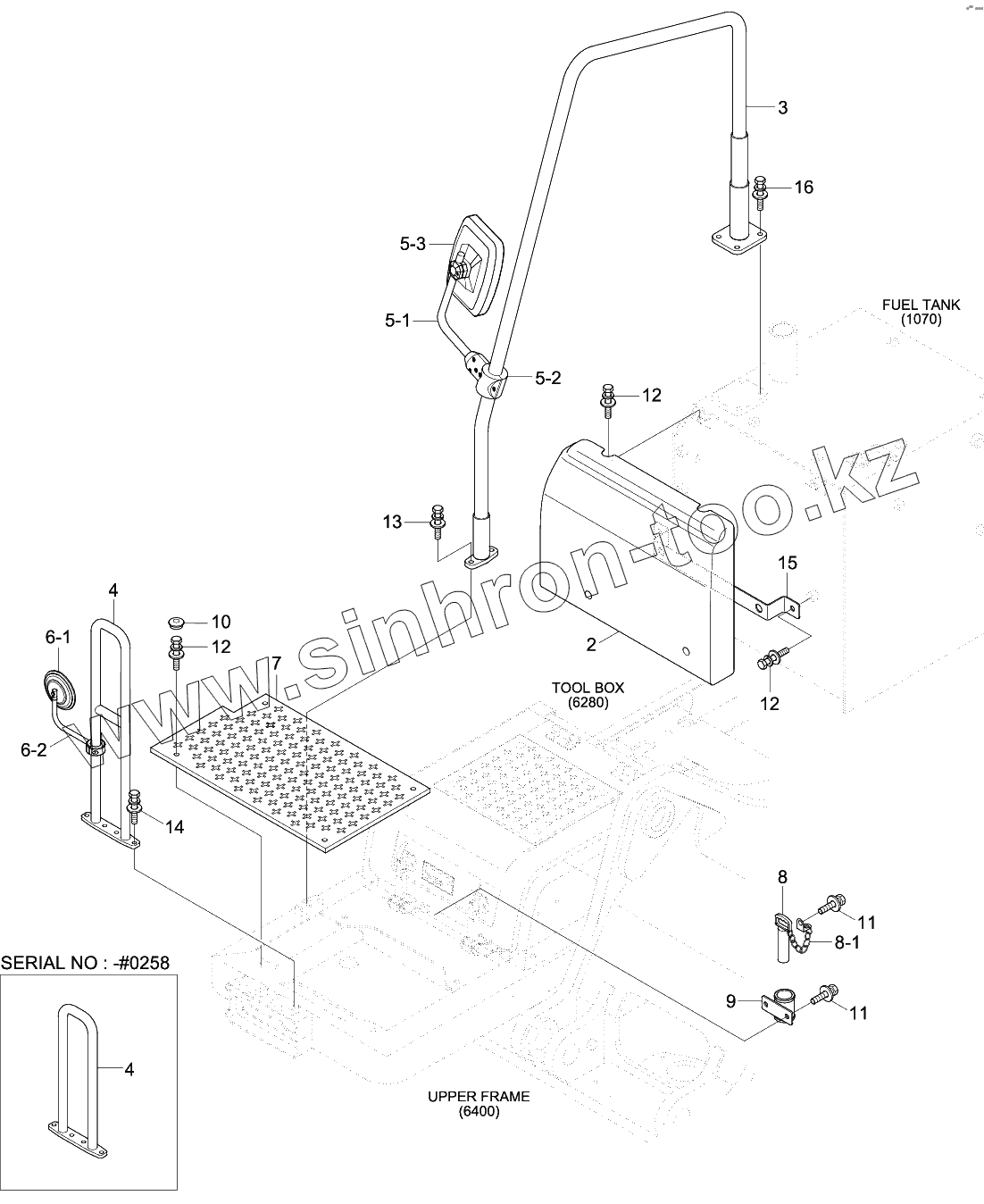

Каталог запасных частей к технике: Hyundai R170W-9S. TOOL BOX MOUNTING

Тип техники

Марка

Модель

Схема

10

11

11

12

12

12

13

14

15

16

2

3

4

4

5-1

5-2

6-1

6-2

7

8

8-1

9

5-3

Позиция на иллюстрации	Заводской номер детали		Название детали
10	71Q6-41700		CAP
11	S037-102556		BOLT-W/WASHER
12	71Q6-50020		BOLT-W/WASHER
13	71Q6-50040		Bolt-W/Washer
14	71Q6-50035		Bolt-W/Washer,Hex
15	72Q6-43200		Bracket Wa
16	71Q6-50030		BOLT-W/WASHER
2	72Q6-43103		Cover-Fuel Tank
2	72Q6-43104		COVER-FUEL TANK
3	72Q4-44104		Handrail Wa
4	71Q4-42501		Pipe Wa
4	71Q4-42400		PIPE WA
5	72Q4-42600		Stay Wa-Mirror
5-1	71N8-47101		MIRROR
5-2	71Q4-42610		Stay Wa
6	71Q4-42700		Stay Assy
6-1	71N4-46100		Mirror
6-2	71Q4-42720		Stay Wa
7	71Q4-45203		Non Slip Plate
8	71N4-42710		Pin-Swing Lock
8-1	71W1-54020		Chain Assy
9	71Q4-42800		Clamp Assy-Sw Lock Pin
5-3	71Q4-42710		Clamp Assy

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
