Каталог запасных частей к технике: Hyundai R170W-9S. SWING REDUCTION GEAR

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

10

12

13

14

14

15

15

16

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

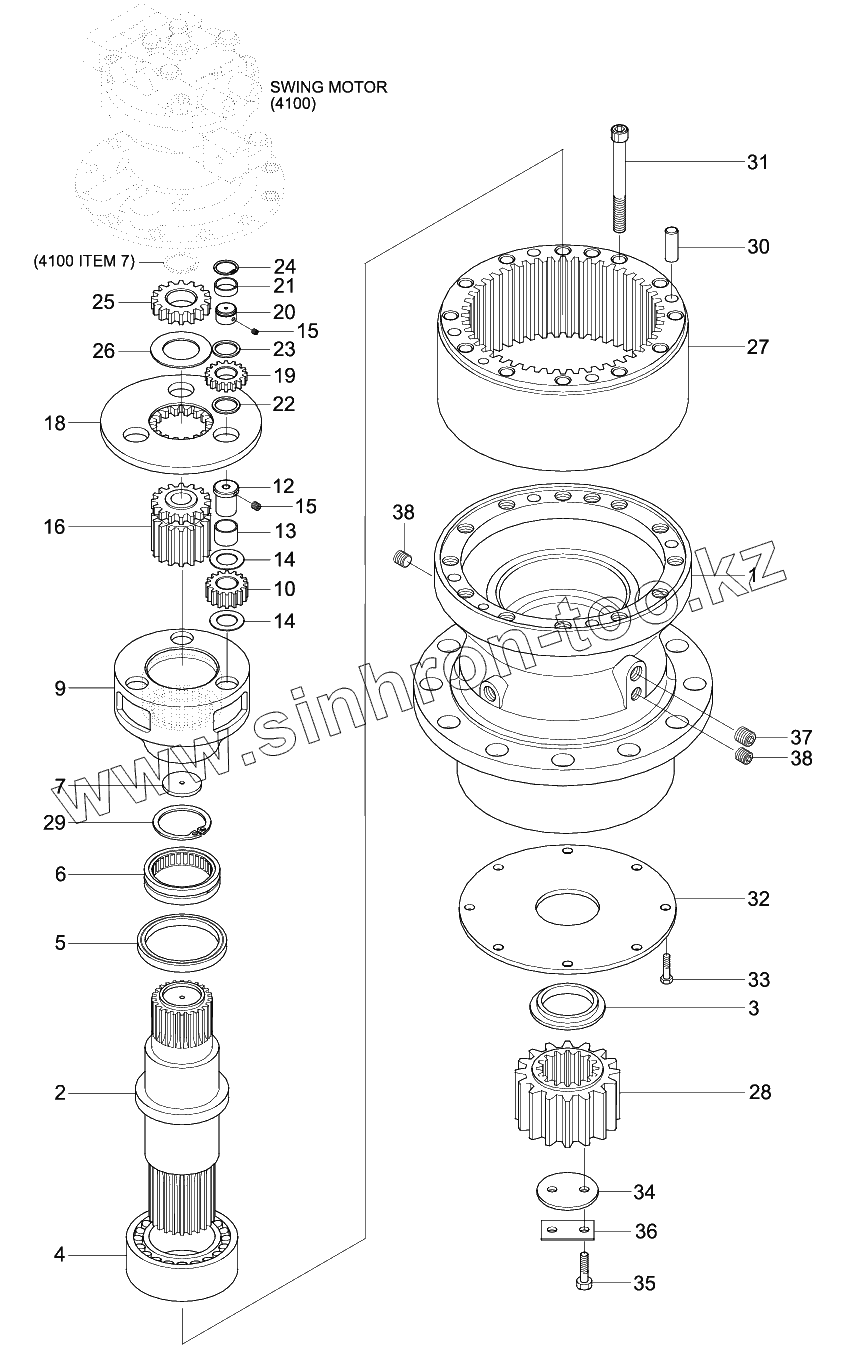

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q6-10140	31Q6-10140		Swing Reduction Gear
SWINGMOTOR	SWINGMOTOR		SWING MOTOR ASSY
MOTORUNIT	MOTORUNIT		MOTOR UNIT
1	XKAQ-00771		Casing
2	XKAQ-00780		Shaft-Drive
2	XKAQ-00403		Shaft-Drive
3	XKAQ-00018		Spacer
4	XKAQ-00026		Bearing-Roller
5	XKAQ-00032		Seal-Oil
6	XKAQ-00647		Bearing-Roller
6	XKAQ-00029		Bearing-Roller
7	XKAQ-00404		Plate-Thrust
8	XKAQ-00753		Carrier Assy 2
9	XKAQ-00075		Carrier 2
10	XKAQ-00023		Gear-Planet 2
11	XKAQ-00643		Pin Assy 2
12	XKAQ-00070		Pin
13	XKAQ-00291		Bushing 2
14	XKAQ-00071		Washer-Thrust
15	XKAQ-00048		PIN-SPRING
16	XKAQ-00755		Gear-Sun 2
17	XKAQ-00754		Carrier Assy 1
18	XKAQ-00531		Carrier 1
19	XKAQ-00025		Gear-Planet 1
20	XKAQ-00532		Pin 1
21	XKAQ-00030		Cage-Needle
22	XKAQ-00057		Plate-Side 1
23	XKAQ-00040		Plate-Side 2
24	XKAQ-00041		RING-STOP
25	XKAQ-00010		Gear-Sun 1
26	XKAQ-00534		Plate-Side 3
27	XKAQ-00779		Gear-Ring
27	XKAQ-00529		Gear-Ring
28	XKAQ-00977		PINION GEAR
29	XKAQ-00074		Ring-Stop
30	XKAQ-00072		PIN-KNOCK
31	XKAQ-00065		Bolt-Socket
32	XKAQ-00031		Plate-Cover
33	XKAQ-00064		BOLT-HEX
34	XKAQ-00043		Plate-Lock
35	XKAQ-00042		Bolt-Hex
36	XKAQ-00292		Washer-Lock
37	XKAQ-00049		PLUG
38	XKAQ-00066		PLUG
