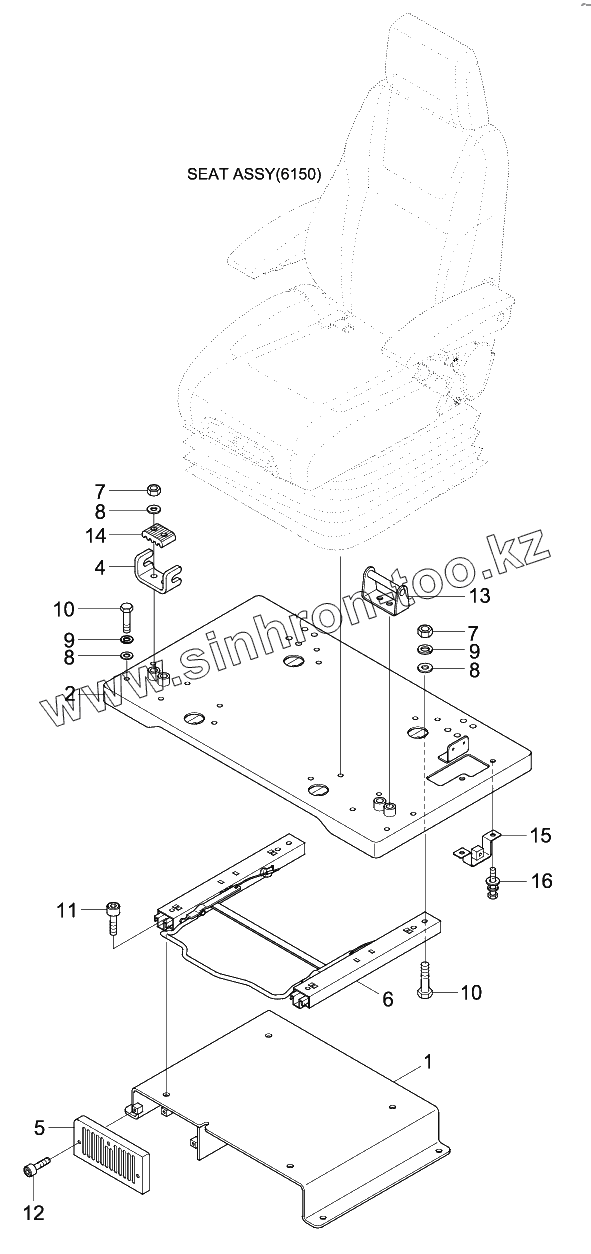

Каталог запасных частей к технике: Hyundai R170W-9S. SEAT BASE ASSY

Тип техники

Марка

Модель

Схема

1

2

4

5

6

7

7

8

8

8

9

9

10

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	71Q6-20020		Seat Base Wa-Lower
2	71Q4-25610		Seat Base Wa-Upper
4	71Q6-20371		Bracket-Guide
5	71Q6-20380		Cover-Foot
6	71Q6-22811		Rail Assy-Sliding
7	S205-08100B		NUT-HEX
8	S403-08200B		WASHER-PLAIN
9	S411-080006		WASHER-SPRING
10	S015-080206		Bolt-Hex
11	S109-080206		BOLT-SOCKET
12	S132-061546		SCREW-W/WASHER
13	71Q4-20030		Bracket Wa
14	71Q6-23030		Pad-Rubber
15	71Q4-20220		Bracket Wa
16	S035-082026		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
