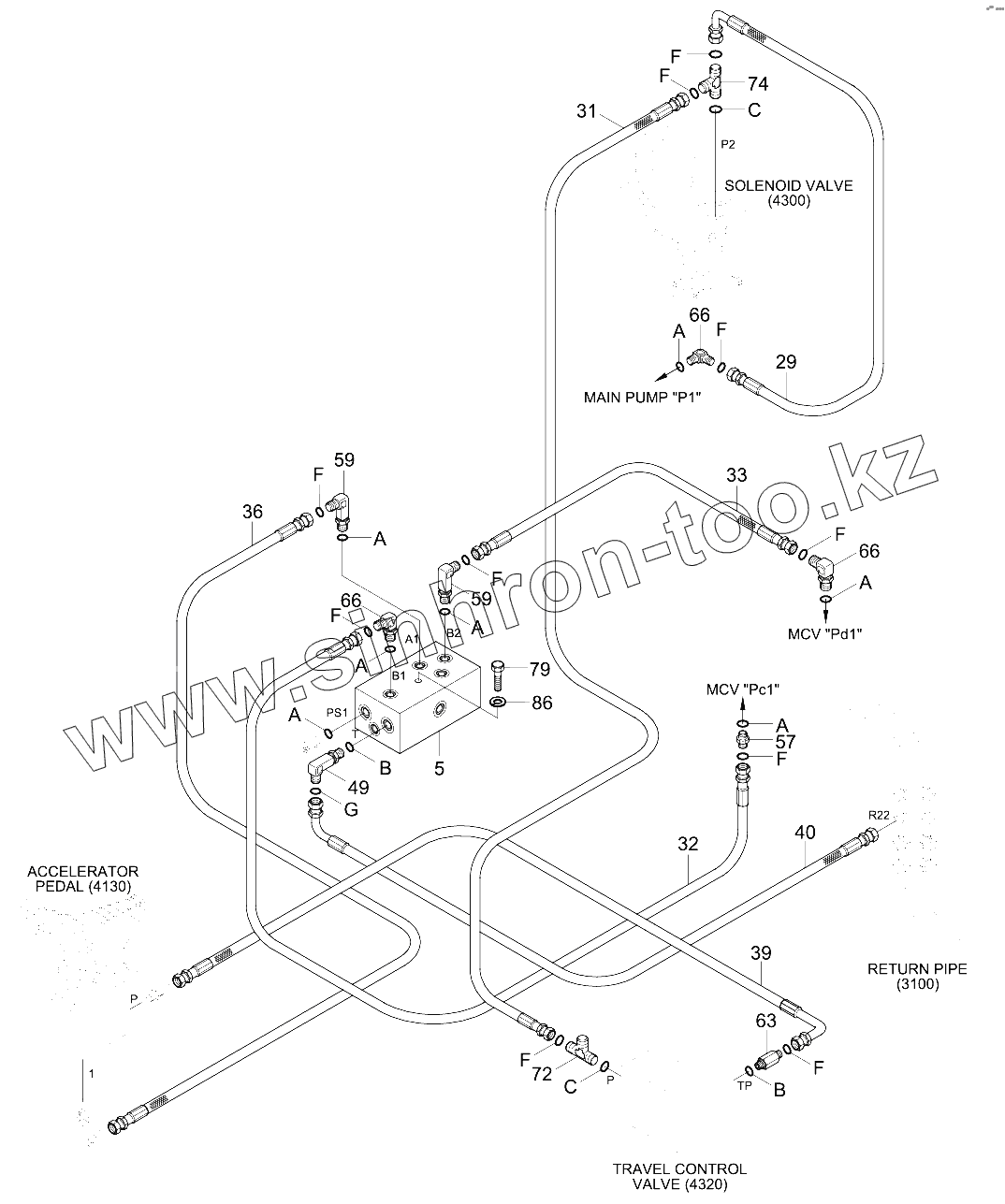

Каталог запасных частей к технике: Hyundai R170W-9S. POWER TRAIN HYD PIPING 4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
29
31
32
33
36
39
40
49
5
57
59
59
63
66
66
66
72
74
79
86
A
A
A
A
A
A
A
B
B
C
C
F
F
F
F
F
F
F
F
F
F
G
Позиция на иллюстрации Заводской номер детали Название детали
29 X420-042006 Hose Assy-Orfs 0x90
31 P910-082048 Hose Assy-Orfs 0x0
32 X400-042058 Hose Assy-Synf Orfs
33 X400-042062 HOSE ASSY-SYNF,ORFS
36 X400-042007 Hose Assy-Synf,Orfs
39 X420-042045 Hose Assy-Orfs 0x90
40 X420-062044 Hose Assy-Orfs 0x90
49 31N5-30030 Elbow-90,Orfs,Long
5 31Q4-20150 2 Cartridge Valve
57 X500-110001 CONNECTOR-ORFS
59 31N6-25110 ELBOW-90,LONG
63 X511-106513 Connector-Long,Orfs
66 X520-110001 ELBOW-90,ORFS
72 X820-085253 Tee-R/Type,Orfs
74 X820-085351 Tee-R/Type,Orfs
79 S017-080856 Bolt-Hex
86 S411-080006 WASHER-SPRING
A S631-011004 O-RING
B S631-014004 O-RING
C S631-018004 O-RING
F S621-011001 O-RING
G S621-012001 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
