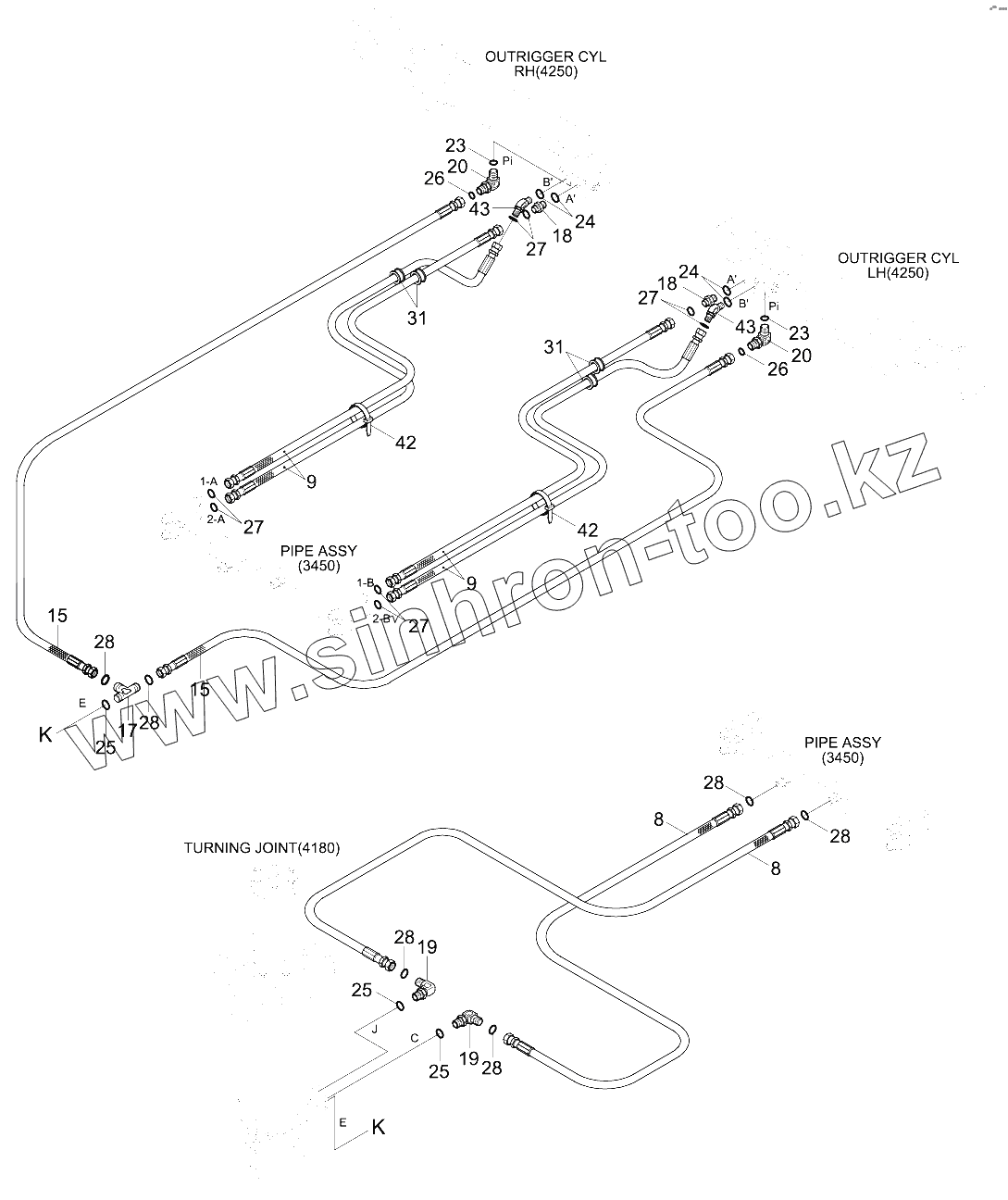

Каталог запасных частей к технике: Hyundai R170W-9S. LOWER HYD PIPING 2 (4-OUTRIGGER, -#0066)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
8
9
9
15
15
17
18
18
19
19
20
20
23
23
24
24
25
25
25
26
26
27
27
27
27
28
28
28
28
28
28
31
31
42
42
43
43
Позиция на иллюстрации Заводской номер детали Название детали
8 P933-089012 HOSE ASSY-ORFS 0X90
9 P913-069028 Hose Assy-Orfs 0x0
15 P913-044040 HOSE ASSY-ORFS 0X0
17 X820-085151 Tee-R/Type,Orfs
18 X500-110002 CONNECTOR-ORFS
19 X500-110003 CONNECTOR-ORFS
20 X520-110001 ELBOW-90,ORFS
23 S631-011004 O-RING
24 S631-014004 O-RING
25 S631-018004 O-RING
26 S621-011001 O-RING
27 S621-012001 O-RING
28 S621-014001 O-RING
31 S760-102200 GROMMET
42 S552-102370 Clamp-Band
43 X530-110002 Elbow-45,Orfs
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
