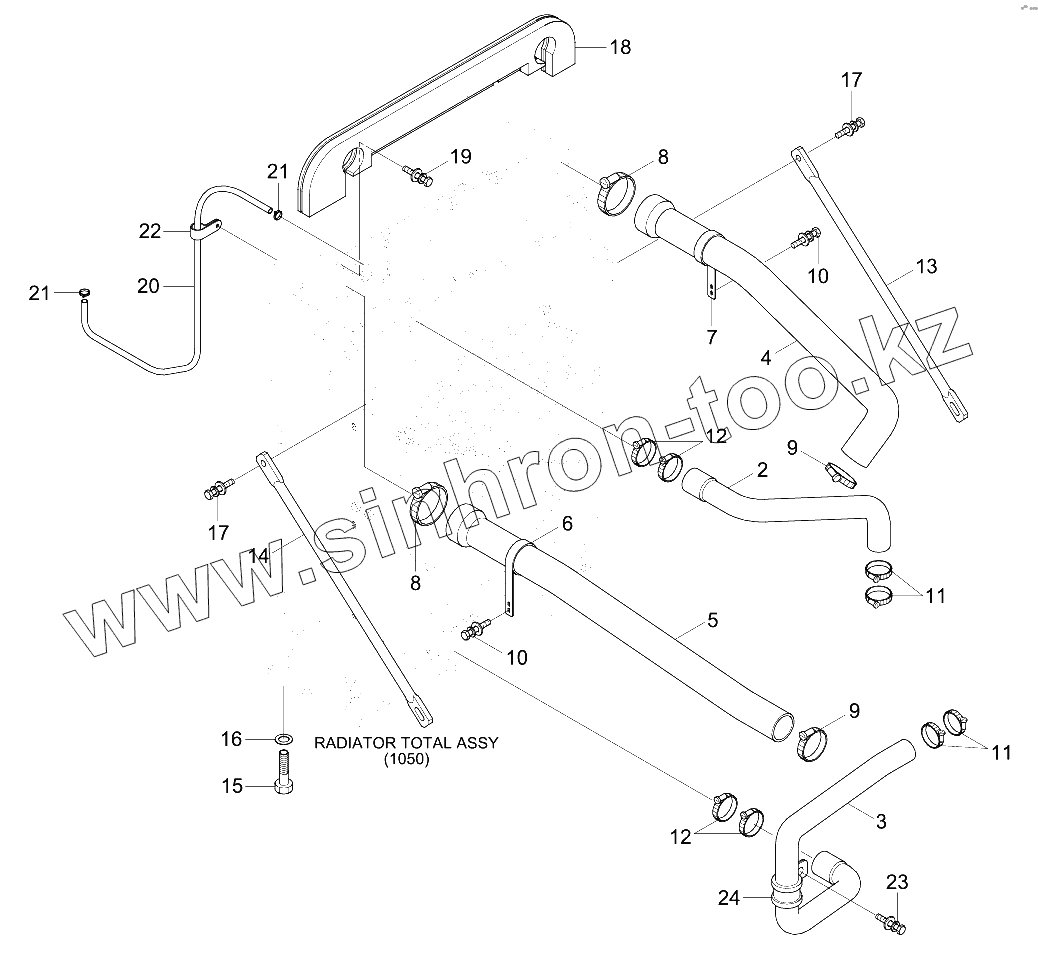

Каталог запасных частей к технике: Hyundai R170W-9S. COOLING SYSTEM

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

8

8

9

9

10

10

11

11

12

12

13

14

15

16

17

17

18

19

20

21

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
2	11Q5-48100		HOSE
3	11Q5-48110		HOSE
4	11Q5-48120		HOSE-CAC
5	11Q5-48130		HOSE-CAC
6	11Q4-44360		Clamp Assy-Hose
7	11Q4-44350		Clamp Assy-Hose
8	11Q4-44320		Clamp
9	11Q4-44300		Clamp
10	S037-102056		Bolt-W/Washer
11	S572-530006		Clamp-Hose, Wire Type
11	11Q4-44370		CLAMP
12	S572-600006		Clamp-Hose, Wire Type
13	11N8-46150		STAY
14	11Q4-42121		STAY
15	S017-16040D		BOLT-HEX
16	S441-160006		WASHER-HARDENED
17	S037-123026		BOLT-W/WASHER
18	11Q5-43100		Screen Assy
19	S035-082026		BOLT-W/WASHER
20	11EG-40400		Hose-Inlet
21	S520-015000		CLAMP-HOSE,S/DRIVE
22	31L7-10190		CLAMP-TUBE
23	S037-102026		BOLT-W/WASHER
24	31L7-10260		Clamp-Tube
