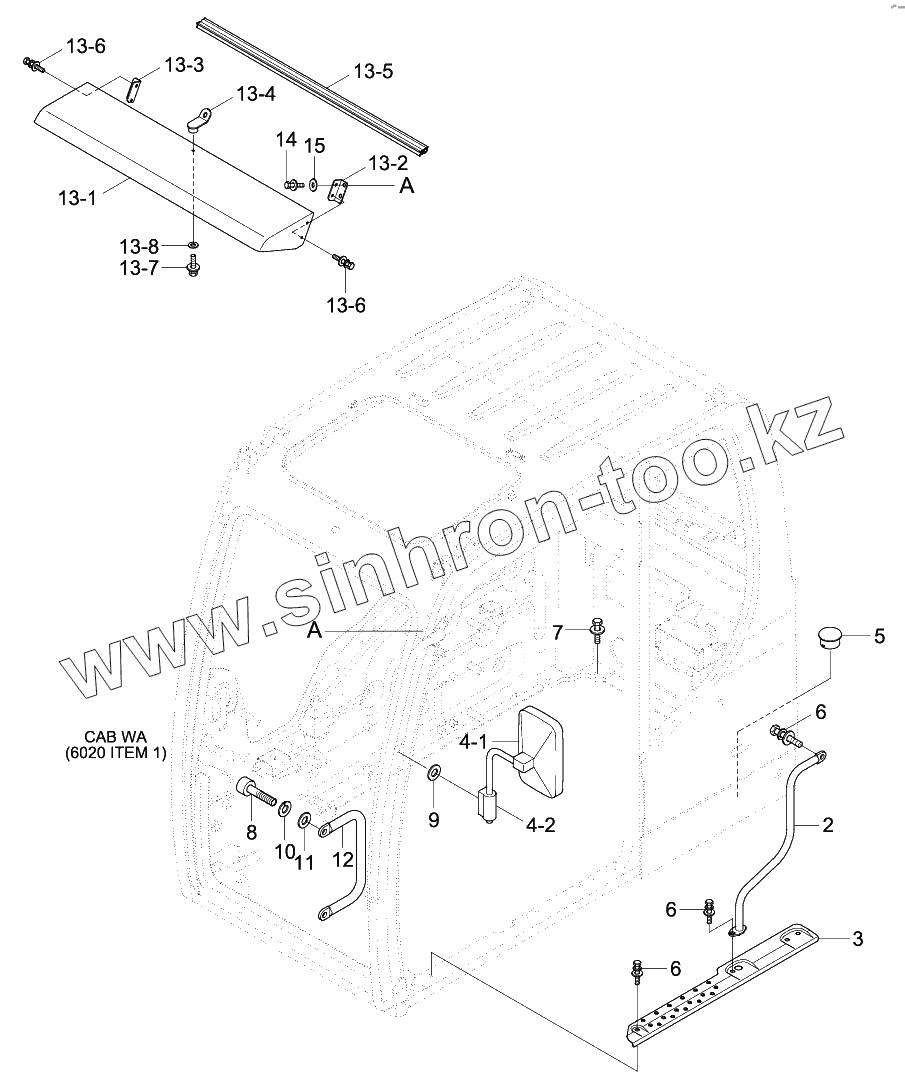

Каталог запасных частей к технике: Hyundai R170W-9S. CAB MOUNTING

Тип техники

Марка

Модель

Схема

10

11

12

13

13-1

13-2

13-3

13-4

13-5

13-6

13-6

13-7

13-8

14

15

2

3

4

4-1

4-2

5

6

6

6

7

8

9

Позиция на иллюстрации	Заводской номер детали		Название детали
10	S411-100006		WASHER-SPRING
11	S403-10100B		WASHER-PLAIN
12	77Q6-01470		Handrail
13	71Q6-04301		RAIN GUARD ASSY
13-1	71Q6-04311		RAIN GUARD
13-2	71Q6-04321		BRACKET-LH
13-3	71Q6-04331		BRACKET-RH
13-4	71Q6-04341		BRACKET WA
13-5	S772-008800		WEATHER STRIP
13-6	S035-062066		BOLT-W/WASHER
13-7	S015-060156		BOLT-HEX
13-8	S403-06500B		WASHER-PLAIN
14	S015-060156		BOLT-HEX
15	S403-06500B		WASHER-PLAIN
2	77Q6-02700		Handrail
3	71Q6-04501		NON SLIP PLATE
4	71N6-47001GG		Mirror & Stay Assy-Lh
4-1	71N8-47101		MIRROR
4-2	71N6-47200GG		Stay Assy-Lh
5	75Q4-03010		CAP
6	S037-102526		BOLT-W/WASHER
7	S037-123526		BOLT-W/WASHER
8	S109-100256		BOLT-SOCKET
9	S403-10500B		WASHER-PLAIN
