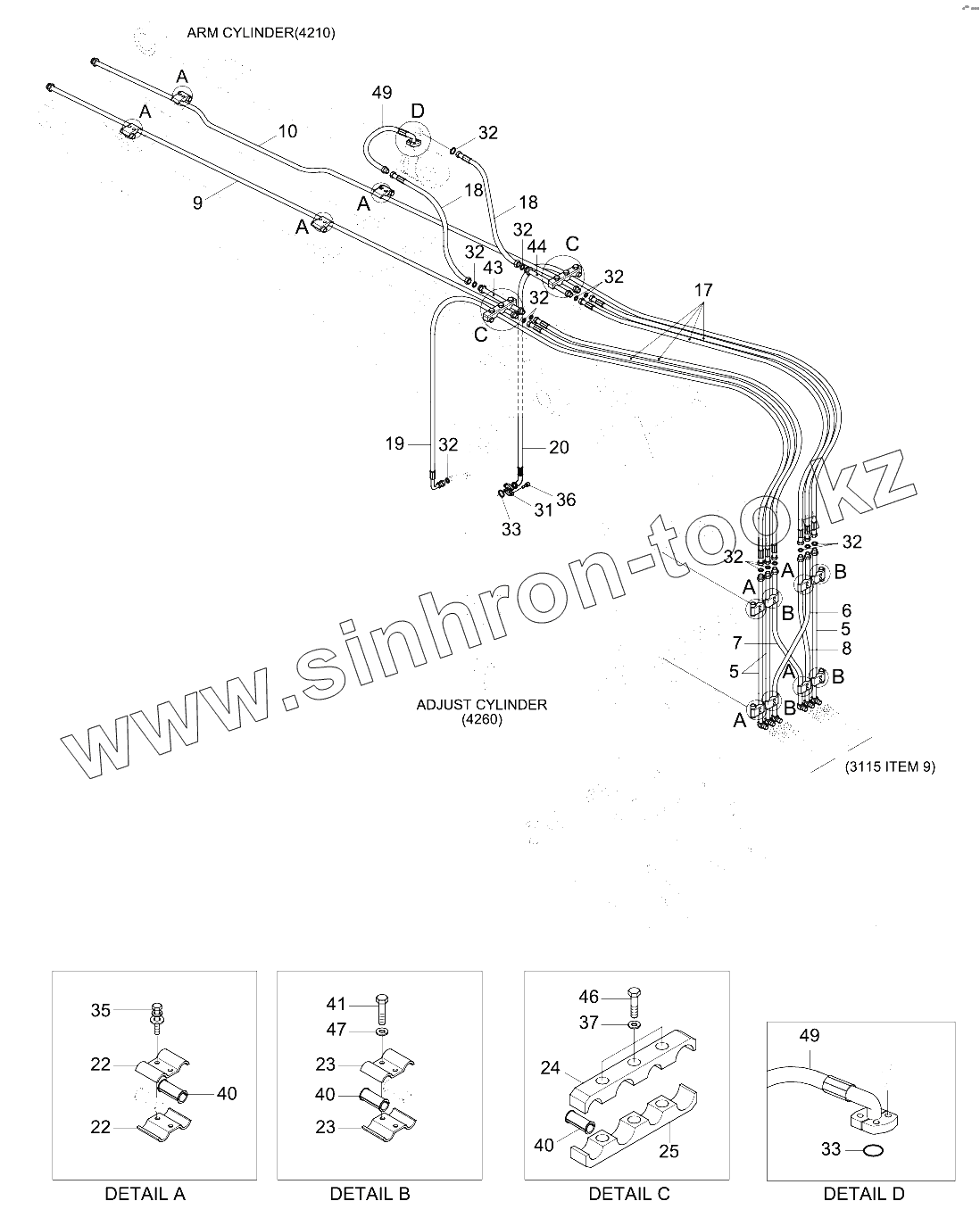

Каталог запасных частей к технике: Hyundai R170W-9S. BOOM HYD PIPING (ADJUST BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
5
6
7
8
9
10
17
18
18
19
20
22
22
23
23
24
25
31
32
32
32
32
32
32
32
32
33
33
35
36
37
40
40
40
41
43
44
46
47
49
49
Позиция на иллюстрации Заводской номер детали Название детали
5 31Q5-52950 Pipe Assy
6 31Q5-52960 Pipe Assy
7 31Q5-52970 Pipe Assy
8 31Q5-52980 Pipe Assy
9 31Q5-52990 Pipe Assy
10 31Q5-53000 Pipe Assy
17 31N5-53011 Hose Assy
18 P910-128015 Hose Assy-Orfs 0x0
18 31Q4-59510 HOSE ASSY
19 31N5-53021 Hose Assy
20 31N5-53031 Hose Assy
22 31Q4-50220 Clamp Assy-Pipe
23 31Q4-50300 Clamp Assy
24 31N5-53041 Clamp-Hose
25 31N5-53051 Clamp-Hose
31 P174-120102 Flange-Hyd, Split
32 S621-018001 O-RING
33 Y171-019004 O-RING
35 S037-123526 BOLT-W/WASHER
36 S109-100306 BOLT-SOCKET
37 S411-160006 WASHER-SPRING
40 31N5-50230 Spacer-Pipe
41 S017-120656 BOLT-HEX
43 31Q5-53070 Pipe Assy
44 31Q5-53080 Pipe Assy
46 S017-160706 Bolt-Hex
47 S411-120006 WASHER-SPRING
49 P980-128414 Hose Assy-Orfs, Flg 0x90
49 31Q5-51510 HOSE ASSY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
