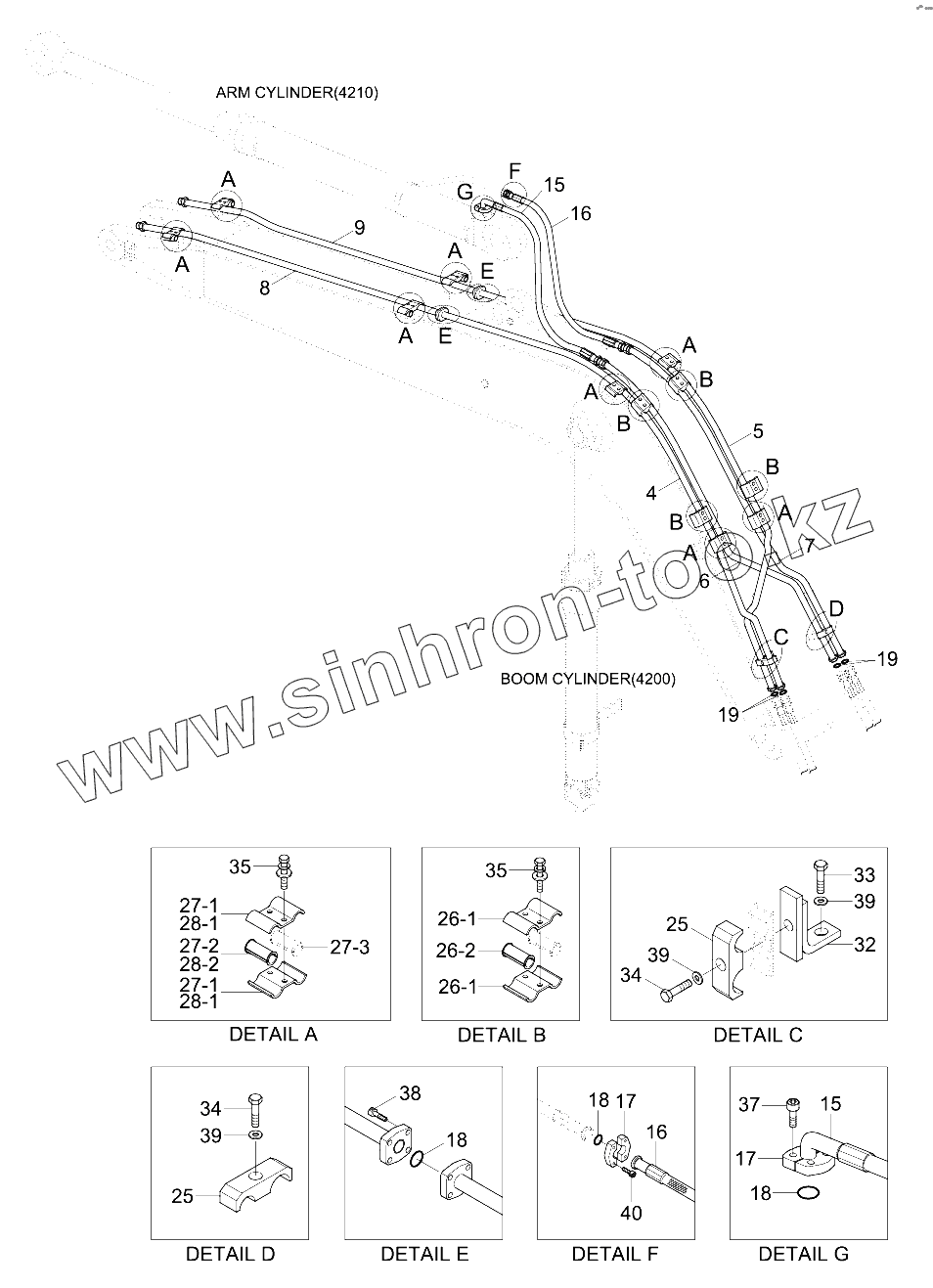

Каталог запасных частей к технике: Hyundai R170W-9S. BOOM HYD PIPING (5.1M, STD)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
15
15
16
16
17
17
18
18
18
19
19
25
25
26-1
26-1
26-2
27-1
27-1
27-2
27-3
28-1
28-2
28-2
32
33
34
34
35
35
37
38
39
39
39
4
40
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
15 31Q5-50250 Hose Assy-Orfs, Flg 0x90
16 P910-128025 Hose Assy-Orfs 0x0
17 P174-120102 Flange-Hyd, Split
18 Y171-019004 O-RING
19 S621-018001 O-RING
25 31N4-12200 Clamp-Pipe
26 34E7-02721 Clamp Assy-Pipe
26-1 31Q4-50240 Clamp-Pipe
26-2 31Q4-50270 Grommet
27 31Q4-50220 Clamp Assy-Pipe
27-1 31Q4-50250 Clamp-Pipe
27-2 31Q4-50270 Grommet
27-3 31E7-01720 Grommet
28 31Q4-50230 Clamp Assy-Pipe
28-1 31Q4-50260 Clamp-Pipe
28-2 31Q4-50270 Grommet
32 31N5-50190 Bracket Assy
33 S017-16040D BOLT-HEX
34 S017-16070D Bolt-Hex
35 S037-123526 BOLT-W/WASHER
37 S109-100306 BOLT-SOCKET
38 S109-100506 BOLT-SOCKET
39 S411-160002 Washer-Spring
4 31Q5-50010 PIPE ASSY
40 S109-100456 Bolt-Socket
5 31Q5-50020 PIPE ASSY
6 31Q5-50030 Pipe Assy
7 31Q5-50040 Pipe Assy
8 31Q5-50050 Pipe Assy
9 31Q5-50060 Pipe Assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
