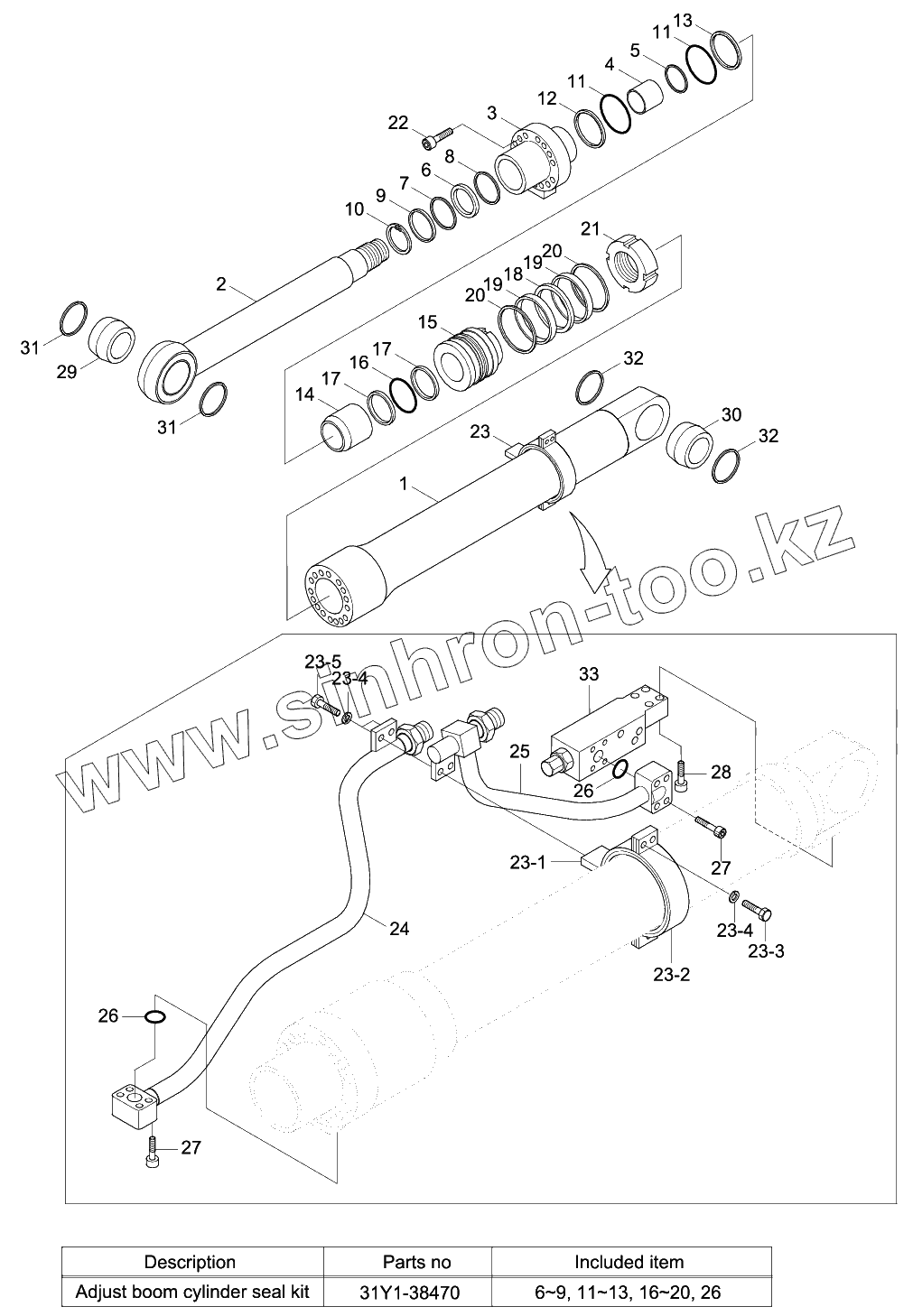

Каталог запасных частей к технике: Hyundai R170W-9S. BOOM CYLINDER (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

1

10

14

15

2

21

22

23

23-1

23-2

23-3

23-4

23-4

23-5

24

25

27

27

29

3

30

31

31

32

32

4

5

31Y1-38470

11

11

11

12

13

13

16

16

17

17

18

19

19

20

20

20

26

26

26

6

6

7

8

9

9

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q5-50910	31Q5-50910		Boom Cylinder Assy-Lh
31Q5-50920	31Q5-50920		Boom Cylinder Assy-Rh
31Y1-38510	31Y1-38510		Boom Cyl Sub Assy
1	31Y1-24110		Tube Assy
10	Y190-094000		Ring-Snap
14	31YC-21050		Ring-Cushion
15	31Y1-03660		Piston
2	31Y1-24140		Rod Assy
21	31YC-61050		Nut-Lock
22	S109-180604		Bolt-Socket
23	31Y1-24570		Band Assy
23-1	31Y1-24580		Band Sub Assy
23-2	31YC-32020		Band
23-3	S011-100352		BOLT-HEX
23-4	S411-100002		WASHER-SPRING
23-5	S011-100252		Bolt-Hex
24	31Y1-38430		Pipe Assy-R, Lh
24	31Y1-38440		Pipe Assy-R, Rh
25	31Y1-38450		Pipe Assy-B, Lh
25	31Y1-38460		Pipe Assy-B, Lh
27	S107-100456		Bolt-Socket
29	61Q6-98910		Bushing-Pin
3	31Y1-04120		Gland
30	61Q6-98810		Bushing-Pin
31	Y020-075100		Seal-Dust, Dli, Kpu
32	Y020-070000		Seal-Dust, Dli, Kpu
4	S732-080040		Bushing-Dd2
5	Y191-086000		Ring-Snap
31Y1-38470	31Y1-38470		Seal Kit
11	S631-105004		O-Ring
12	S641-105002		Ring-Back Up
13	S641-105003		Ring-Back Up
16	S632-070004		O-Ring
17	S642-070003		Ring-Back Up
18	Y420-115000		Seal-Piston
19	Y310-115000		Ring-Wear
20	Y440-115000		Ring-Dust
26	Y171-019004		O-RING
6	Y200-080011		Seal-Rod
7	Y180-080020		Ring-Back Up
8	Y240-080011		Ring-Buffer
9	Y110-080011		Wiper-Dust

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
