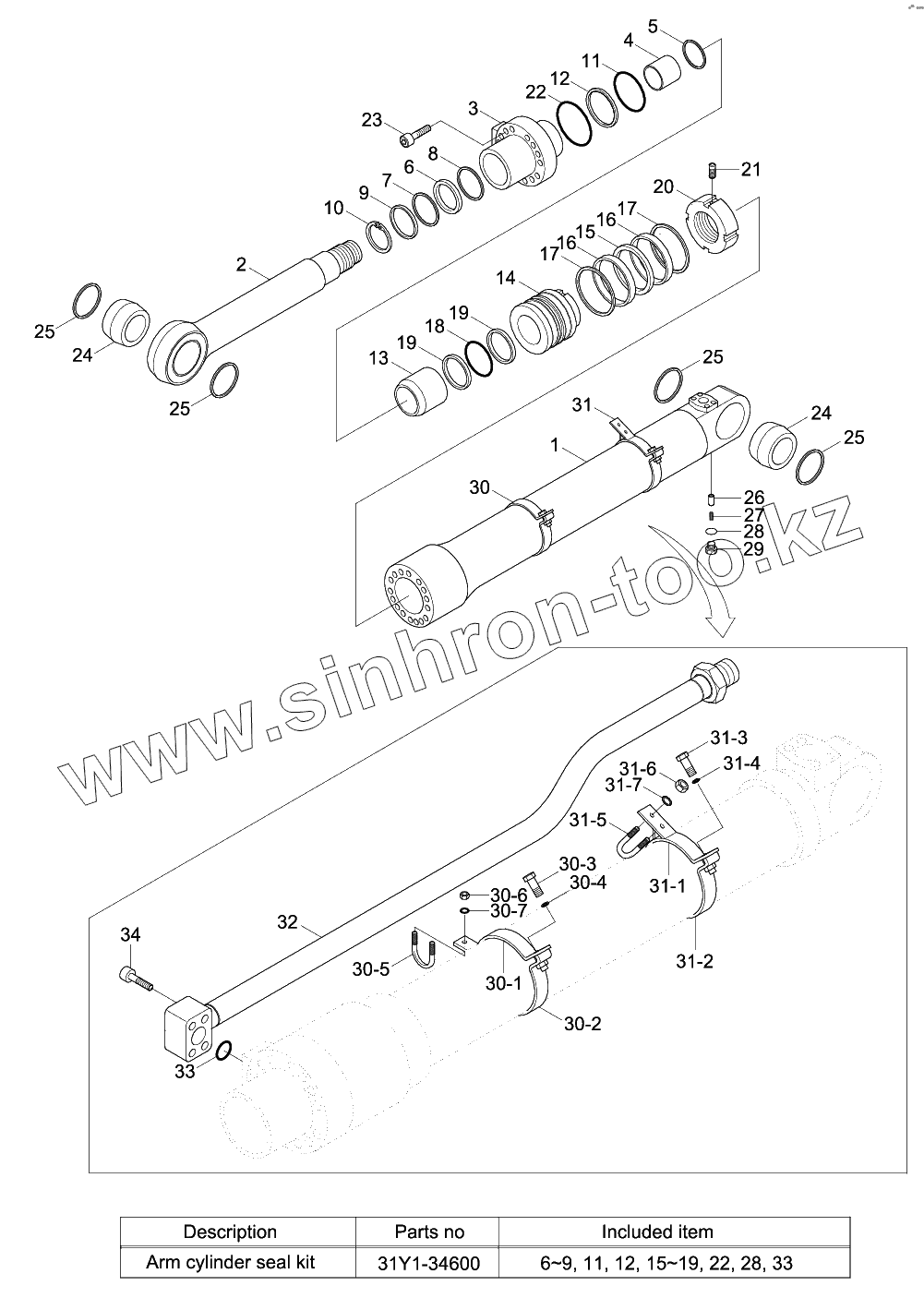

Каталог запасных частей к технике: Hyundai R170W-9S. ARM CYLINDER

Тип техники

Марка

Модель

Схема

1

10

13

14

2

20

21

23

24

24

25

25

25

25

26

27

29

3

30

30-1

30-2

30-3

30-4

30-5

30-6

30-7

31

31-1

31-2

31-3

31-4

31-5

31-6

31-7

32

34

4

5

31Y1-34600

11

11

12

12

15

15

16

16

17

17

18

19

19

19

22

22

28

28

33

33

6

6

7

8

9

9

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q5-50132	31Q5-50132		Arm Cylinder Assy
31Y1-34412	31Y1-34412		Arm Cyl Sub Assy
1	31Y1-34421		Tube Assy
10	Y190-099000		Ring-Snap
13	31YC-28020		Ring-Cushion
14	31Y1-28940		Piston
2	31Y1-34472		Rod Assy
20	31YC-68030		Nut-Lock
21	S114-080144		Screw-Set
23	S109-160754		Bolt-Socket
24	61Q6-98810		Bushing-Pin
25	Y020-070000		Seal-Dust, Dli, Kpu
26	31YC-2A100		Valve-Check
27	31YC-99071		SPRING-COIL
29	P220-110103		PLUG-HEX
3	31Y1-34511		Gland
30	31Y1-34530		Band Assy-R
30-1	31Y1-34540		Band Sub Assy-R
30-2	31YC-31480		Band
30-3	S011-100352		BOLT-HEX
30-4	S411-100002		WASHER-SPRING
30-5	S070-052738		U-Bolt
30-6	S205-101002		NUT-HEX
30-7	S411-100002		WASHER-SPRING
31	31Y1-34550		Band Assy-B
31-1	31Y1-34560		Band Sub Assy-B
31-2	31YC-31480		Band
31-3	S011-100352		BOLT-HEX
31-4	S411-100002		WASHER-SPRING
31-5	S070-052738		U-Bolt
31-6	S205-101002		NUT-HEX
31-7	S411-100002		WASHER-SPRING
32	31Y1-34581		Pipe Assy-R
34	S107-100454		Bolt-Socket
4	S732-085030		Bushing-Dd2
5	Y191-092000		Ring-Snap
31Y1-34600	31Y1-34600		Seal Kit
11	S632-115004		O-Ring
12	31YC-CG115		Ring-Back Up
15	Y420-120000		Seal-Piston
16	Y310-120203		Ring-Wear
17	Y440-120002		Ring-Dust
18	S632-060004		O-Ring
19	S642-060003		Ring-Back Up
22	S632-120004		O-RING
28	S631-014004		O-RING
33	Y171-019004		O-RING
6	Y220-085013		Seal-Rod
7	Y180-085020		Ring-Back Up
8	Y240-085012		Ring-Buffer
9	Y110-085011		Wiper-Dust

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
