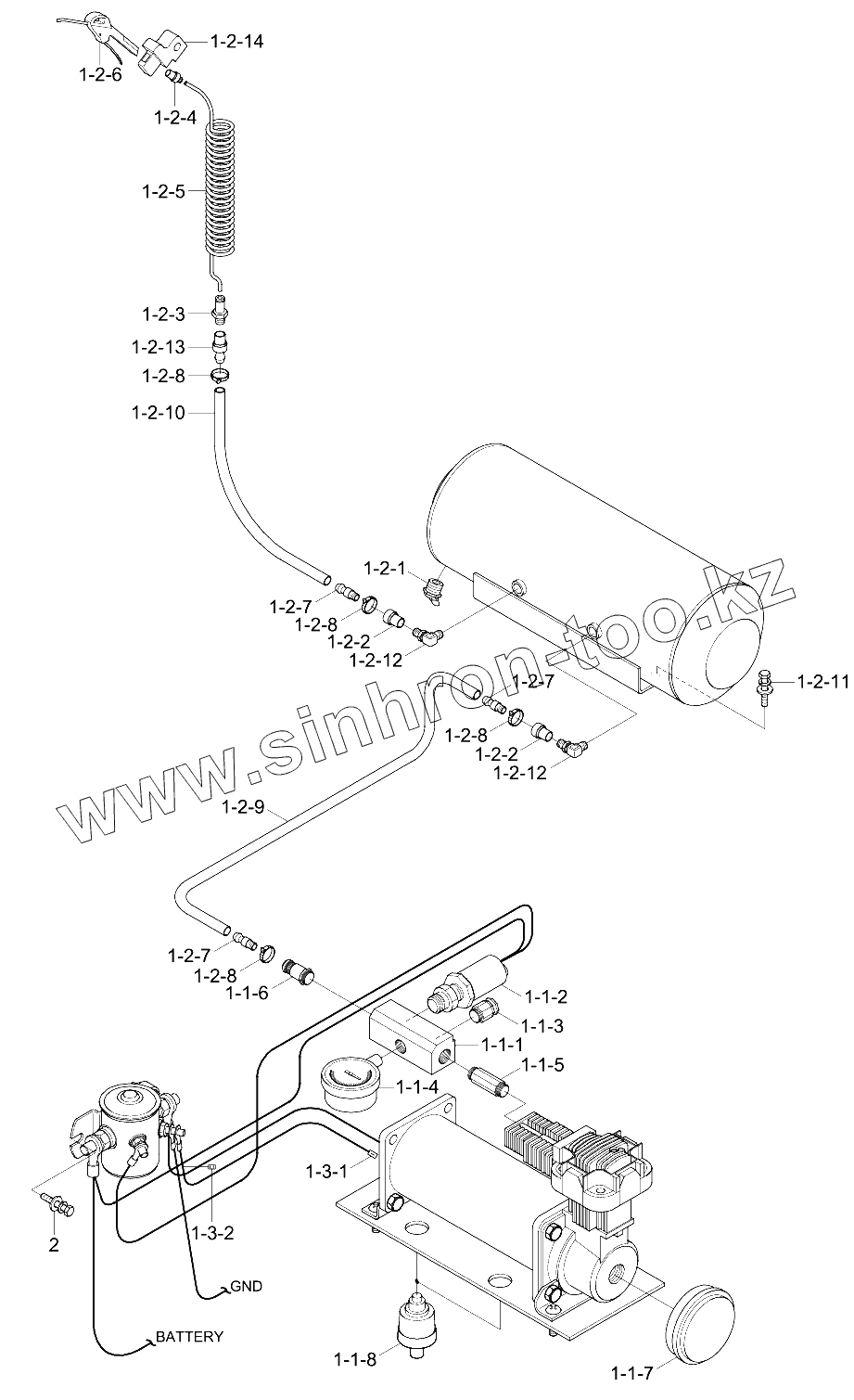

Каталог запасных частей к технике: Hyundai R170W-9S. AIR COMPRESSOR ELECTRIC

Тип техники

Марка

Модель

Схема

1-1-1

1-1-2

1-1-3

1-1-4

1-1-5

1-1-6

1-1-7

1-1-8

1-2-1

1-2-10

1-2-11

1-2-12

1-2-12

1-2-13

1-2-14

1-2-2

1-2-2

1-2-3

1-2-4

1-2-5

1-2-6

1-2-7

1-2-7

1-2-7

1-2-8

1-2-8

1-2-8

1-2-8

1-2-9

1-3-1

1-3-2

2

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21Q4-90613		Air Compressor Set
1-1	21Q4-90623		Air Compressor
1-1-1	XKCN-00035		Distributor
1-1-2	21Q4-91600		SWITCH-PRESSURE
1-1-3	XKCN-00036		Valve-Safety
1-1-4	XKCN-00037		Gauge-Pressure
1-1-5	XKCN-00038		Valve-Check
1-1-6	XKCN-00001		Socket-Mail
1-1-7	XKCN-00039		Filter-Air
1-1-8	XKCN-00006		Vibration-Rubber Bolt
1-2	21Q4-90631		Tank-Air
1-2-1	XKCN-00008		Bolt-Drain
1-2-10	XKCN-00016		Hose-Air
1-2-11	XKCN-00017		Bolt
1-2-12	XKCN-00002		Elbow-90
1-2-13	XKCN-00018		Nipple-Socket
1-2-14	XKCN-00019		Clamp-Gun
1-2-2	XKCN-00001		Socket-Mail
1-2-3	XKCN-00009		Plug-Nut
1-2-4	XKCN-00010		Socket-Nut
1-2-5	XKCN-00011		Hose-Coil
1-2-6	XKCN-00012		Gun-Air
1-2-7	XKCN-00013		Plug-Nipple
1-2-8	XKCN-00014		Hose-Air
1-2-9	XKCN-00015		Hose-Air
1-3	21Q4-90640		Relay Assy
1-3-1	XKCN-00021		Plug-1p
1-3-2	XKCN-00022		Plug-2p
2	S035-061526		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
