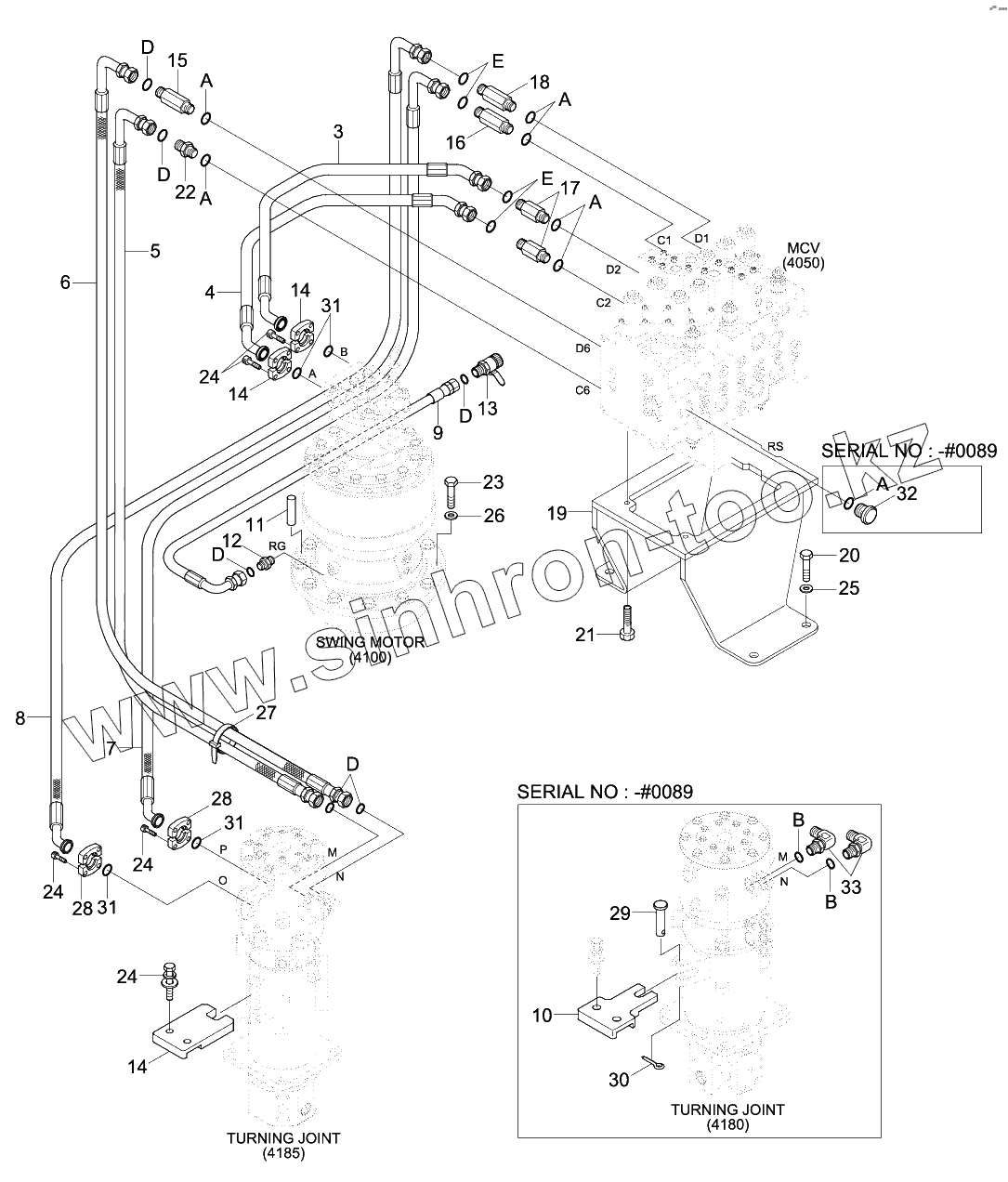

Каталог запасных частей к технике: Hyundai R170W-9. UPPER HYD PIPING (TRAVEL)

Тип техники

Марка

Модель

Схема

10

10

11

12

13

14

14

14

14

14

14

15

16

17

18

19

20

20

21

22

23

24

24

24

24

25

26

27

28

28

29

3

3

30

31

31

31

32

33

4

4

5

6

7

8

9

A

A

A

A

A

B

B

D

D

D

D

D

E

E

Позиция на иллюстрации	Заводской номер детали		Название детали
10	31Q4-13120T		Bracket-T/Joint
10	31Q4-12330		BRACKET-T/JOINT
11	31E4-3039		Pin-Dowel
12	X500-430003		CONNECTOR-ORFS
13	31Q9-11600		VALVE-DRAIN
14	P174-120102		Flange-Hyd, Split
14	P173-120102		FLANGE-HYD,SPLIT
15	X511-112533		Connector-Long,Orfs
16	X511-112542		Connector-Long, Orfs
17	X511-112544		Connector-Long, Orfs
18	X511-112547		Connector-Long, Orfs
19	31Q4-12250		Support Wa-Mcv
20	S017-16040D		BOLT-HEX
20	S017-16045D		BOLT-HEX
21	S037-123526		BOLT-W/WASHER
22	X500-110017		Connector-Orfs
23	S017-20075D		BOLT-HEX
24	S109-100356		BOLT-SOCKET
25	S411-160006		WASHER-SPRING
26	S441-200002		Washer-Hardened
27	S552-102370		Clamp-Band
28	P174-120102		Flange-Hyd, Split
29	S491-160702		Pin-Clevis
3	31Q5-10430		HOSE ASSY
3	31Q5-10431		HOSE ASSY
30	S501-150001		Pin-Self Locking
31	Y171-019004		O-RING
32	P220-110105		Plug-Hex
33	X520-110003		ELBOW-90,ORFS
4	31Q5-10440		HOSE ASSY
4	31Q5-10441		HOSE ASSY
5	P933-089019		HOSE ASSY-ORFS 0X90
6	P933-089021		HOSE ASSY-ORFS 0X90
7	31Q5-13221		HOSE ASSY
8	31Q5-13211		HOSE ASSY
9	31Q5-10250		Hose Assy-Drain
A	S631-024004		O-RING
B	S631-018004		O-RING
D	S621-014001		O-RING
E	S621-018001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
