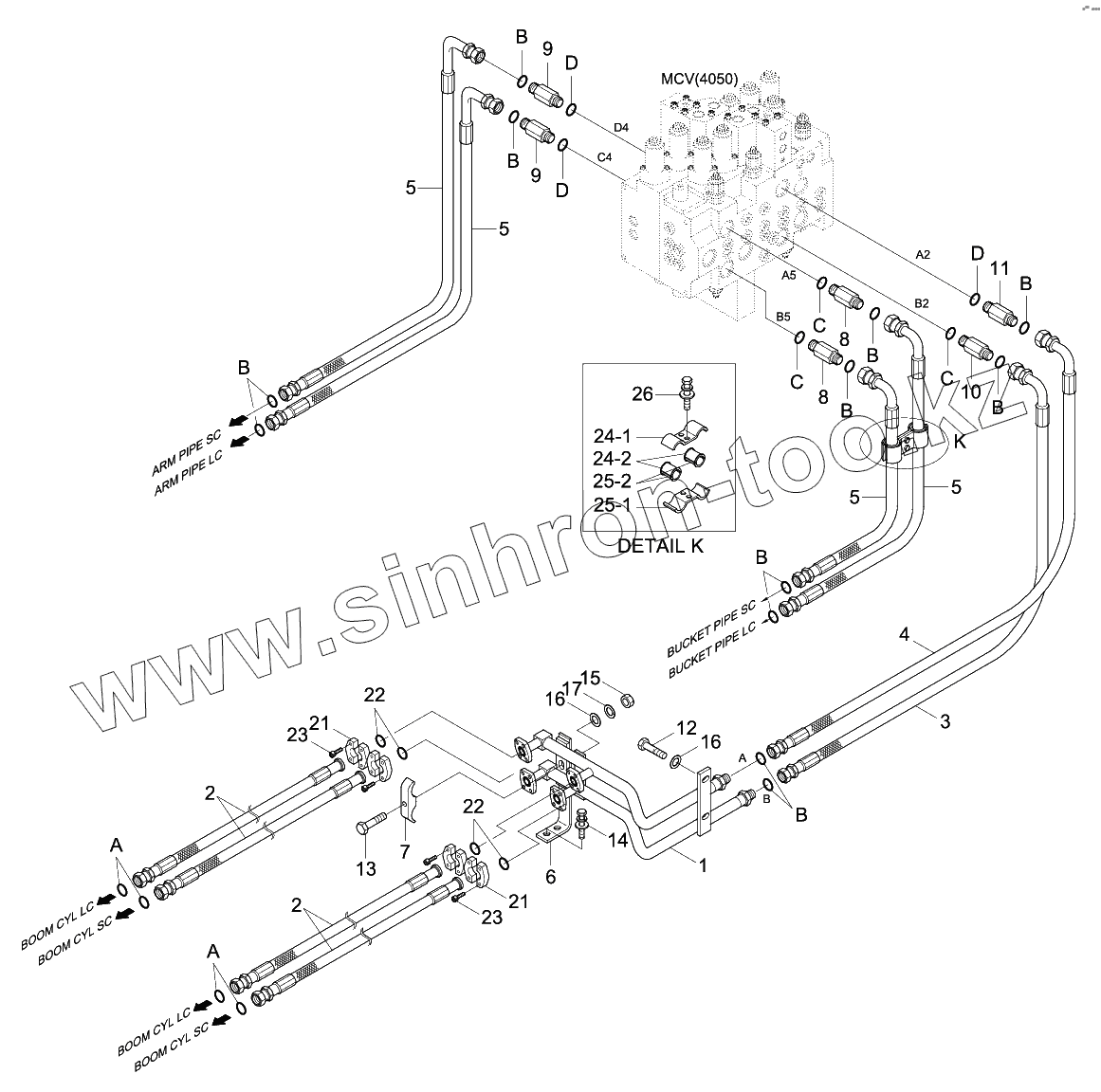

Каталог запасных частей к технике: Hyundai R170W-9. UPPER HYD PIPING (ATTACH)

Тип техники

Марка

Модель

Схема

1

10

11

12

13

14

15

16

16

17

2

2

21

21

22

22

23

23

24

24-1

24-2

25

25-1

25-2

26

3

4

5

5

5

5

6

7

8

8

9

9

A

A

B

B

B

B

B

B

B

B

B

C

C

C

D

D

D

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q5-11190		PIPE ASSY
10	X511-112544		Connector-Long, Orfs
11	X511-116544		Connector-Long, Orfs
12	S017-100256		Bolt-Hex
13	S017-100806		Bolt-Hex
14	S037-123026		BOLT-W/WASHER
15	S207-101006		Nut-Hex
16	S403-102006		WASHER-PLAIN
17	S411-100006		WASHER-SPRING
18	S621-018001		O-RING
19	S631-024004		O-RING
2	31Q5-10310		Hose Assy
20	S631-029004		O-RING
21	P173-120102		FLANGE-HYD,SPLIT
22	Y171-019004		O-RING
23	S109-100306		BOLT-SOCKET
24	31Q4-13390		Clamp Assy
24-1	31Q4-13370		CLAMP
24-2	31E7-01720		Grommet
25	31Q4-13380		Clamp Assy
25-1	31Q4-13370		CLAMP
25-2	31E7-01720		Grommet
26	S037-123526		BOLT-W/WASHER
3	P930-128018		Hose Assy-Orfs 0x90
4	P930-128020		Hose Assy-Orfs 0x90
5	31Q5-10320		Hose Assy
6	31Q4-11170		Bracket
7	31N4-12270		Clamp-Pipe
8	X511-112546		Connector-Long, Orfs
9	X511-116546		Connector-Long, Orfs
A	S621-014001		O-RING
B	S621-018001		O-RING
C	S631-024004		O-RING
D	S631-029004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
