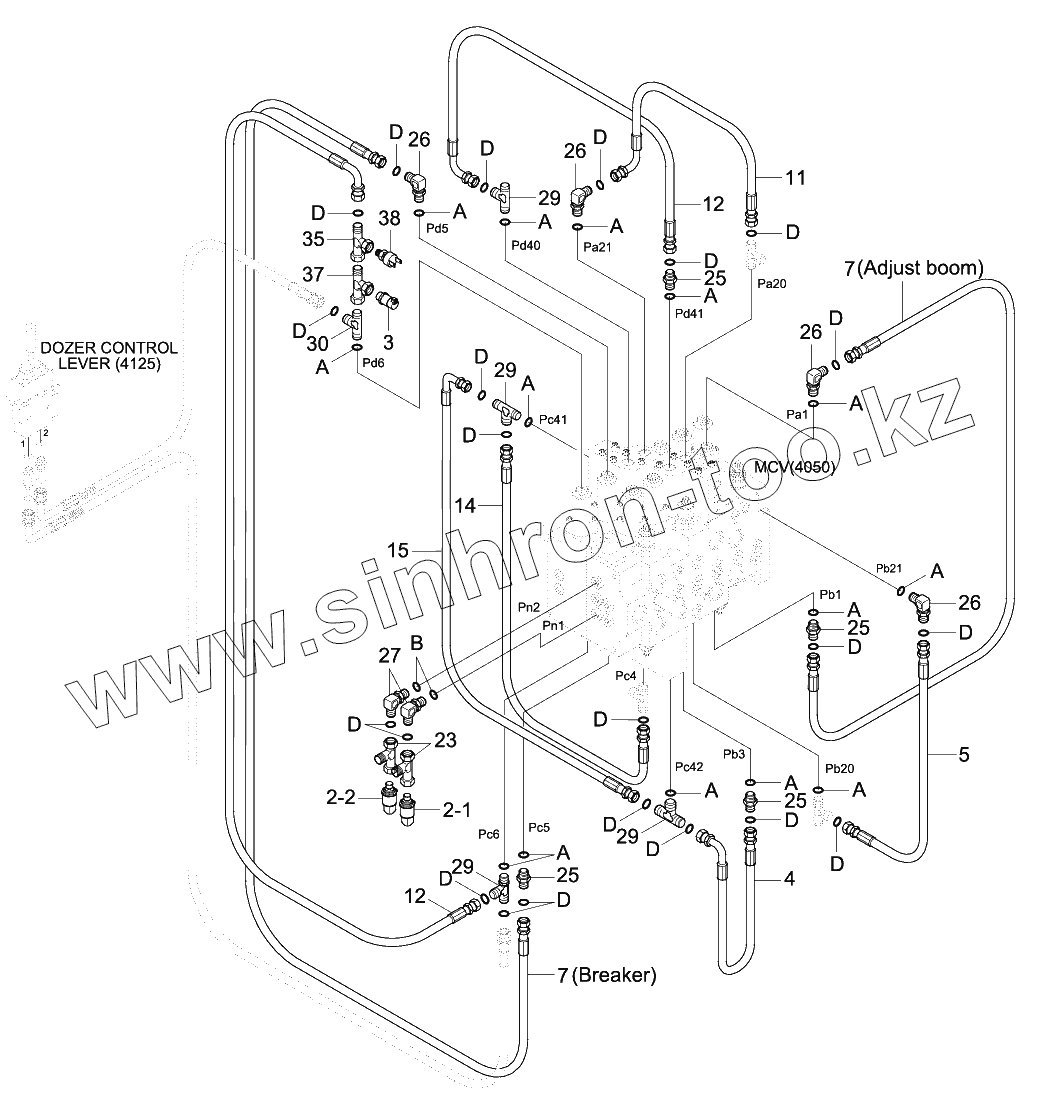

Каталог запасных частей к технике: Hyundai R170W-9. PILOT HYD PIPING (CONTROL 2)

Тип техники

Марка

Модель

Схема

11

12

12

14

15

2-1

2-1

2-2

2-2

23

25

25

25

25

26

26

26

26

27

29

29

29

29

3

3

30

35

37

38

4

5

7

7

A

A

A

A

A

A

A

A

A

A

A

A

A

B

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

Позиция на иллюстрации	Заводской номер детали		Название детали
11	X420-042009		Hose Assy-Orfs 0x90
12	X420-042012		Hose Assy-Orfs 0x90
14	X400-042022		HOSE ASSY-SYNF,ORFS
15	X420-042023		Hose Assy-Orfs 0x90
2-1	31Q8-40510		Sensor-Pressure
2-1	31Q4-40820		SENSOR-PRESSURE
2-2	31Q8-40510		Sensor-Pressure
2-2	31Q4-40820		SENSOR-PRESSURE
23	31N6-66080		TEE-BRENCH TEST
25	X500-110001		CONNECTOR-ORFS
26	X520-110001		ELBOW-90,ORFS
27	X520-110012		ELBOW-90,ORFS
29	X820-045151		TEE-R/TYPE,ORFS
3	31Q8-40520		Sensor-Pressure
3	31Q4-40830		SENSOR-PRESSURE
30	X810-045151		Tee-B/Type, Orfs
35	31N5-10410		Tee-Shuttle
37	31Q4-20160		Tee, With Test Port
38	31E5-40540		Switch-Pressure
4	X400-042007		Hose Assy-Synf,Orfs
5	X400-042020		Hose Assy-Synf, Orfs
7	X400-042021		HOSE ASSY-SYNF,ORFS
A	S631-011004		O-RING
B	S631-014004		O-RING
D	S621-011001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
