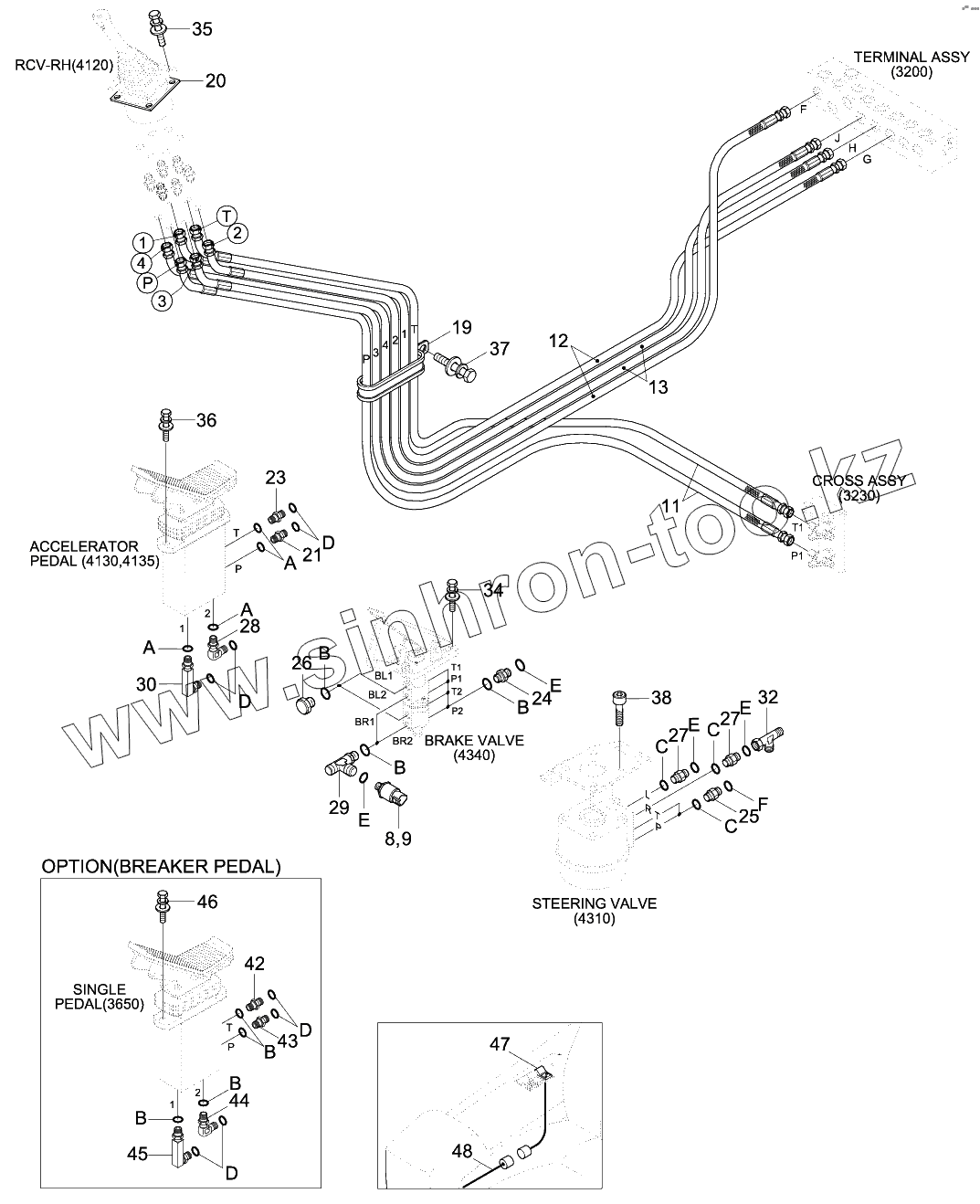

Каталог запасных частей к технике: Hyundai R170W-9. PILOT HYD PIPING (BOTTOM 2)

Тип техники

Марка

Модель

Схема

11

12

13

19

20

21

23

24

25

26

27

27

28

29

30

32

34

35

36

36

37

38

42

43

44

45

46

47

48

8

8

9

9

A

A

A

B

B

B

B

B

B

C

C

C

D

D

D

D

E

E

E

E

F

Позиция на иллюстрации	Заводской номер детали		Название детали
11	X410-042023		Hose Assy-Orfs 0x45
12	X410-042032		Hose Assy-Orfs 0x45
13	X410-042034		Hose Assy-Orfs 0x45
19	31E7-0312		Clamp-Hose
20	31M6-51061		SHIM
21	31N6-25060		FILTER-LAST GUARD
23	X500-110001		CONNECTOR-ORFS
24	X500-110002		CONNECTOR-ORFS
25	X500-310003		Connector-Orfs
26	P220-110103		PLUG-HEX
27	31N5-30050		Connector
28	X520-110001		ELBOW-90,ORFS
29	31Q6-30040		Tee-B/Type,Orfs
30	31N6-25110		ELBOW-90,LONG
32	31Q4-23160		Tee-Test
34	S035-083026		BOLT-W/WASHER
35	S035-063046		BOLT-W/WASHER
36	S035-062026		BOLT-W/WASHER
36	S037-102526		BOLT-W/WASHER
37	S037-102042		Bolt-W/Washer
38	S109-100256		BOLT-SOCKET
42	X500-110001		CONNECTOR-ORFS
43	31N6-25060		FILTER-LAST GUARD
44	X520-110001		ELBOW-90,ORFS
45	31N6-25110		ELBOW-90,LONG
46	S037-102522		Bolt-W/Washer
47	21E6-30540		Switch-Breaker
48	21NB-00200		Harness-Ext
8	31Q8-40510		Sensor-Pressure
8	31Q4-40820		SENSOR-PRESSURE
9	31Q4-40560		Switch-Pressure
9	31Q4-40840		Switch-Pressure
A	S631-011004		O-RING
B	S631-014004		O-RING
C	S611-016001		O-Ring
D	S621-011001		O-RING
E	S621-012001		O-RING
F	S621-014001		O-RING
