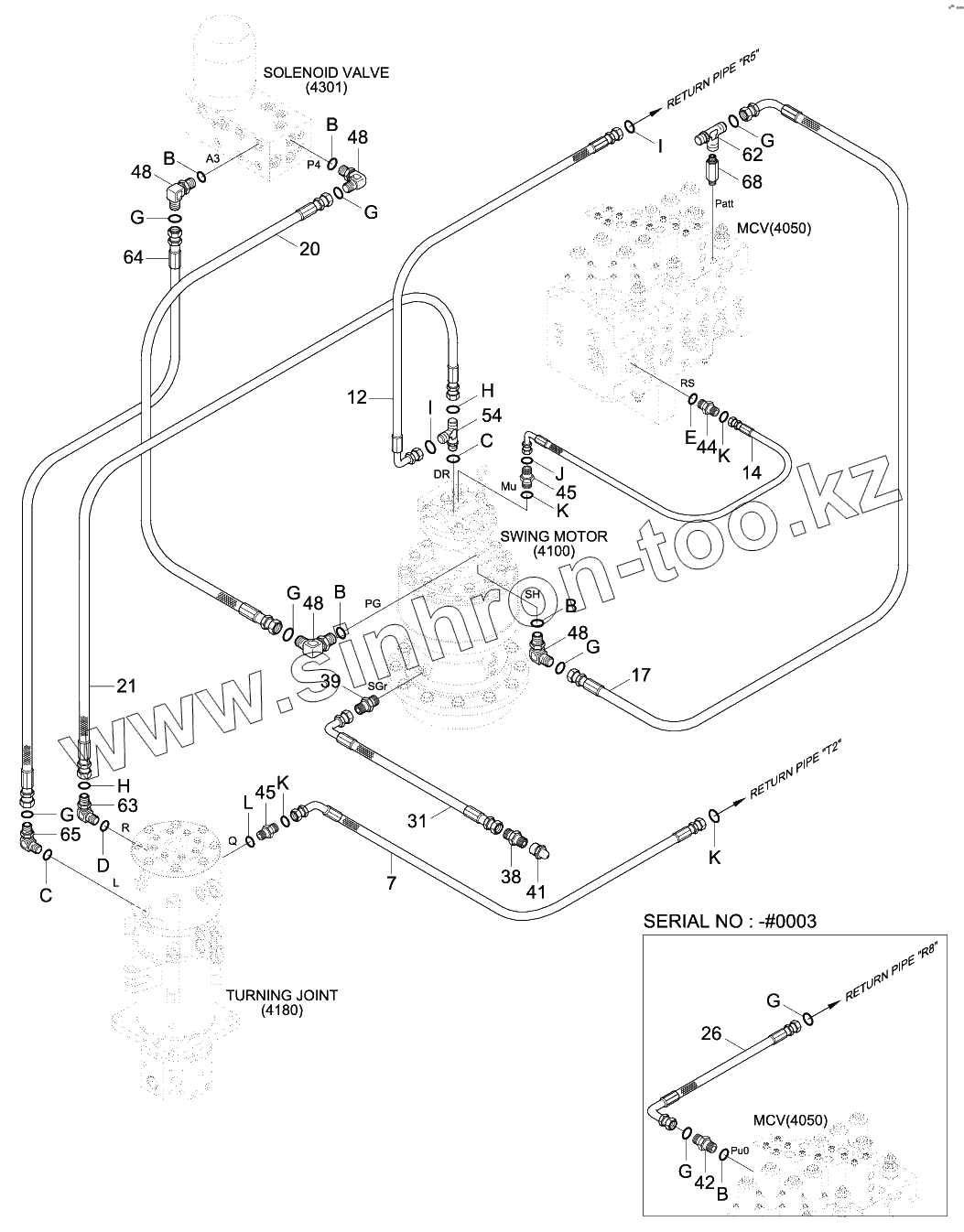

Каталог запасных частей к технике: Hyundai R170W-9. PILOT HYD PIPING (BASE 3)

Тип техники

Марка

Модель

Схема

12

12

14

17

20

21

26

31

38

39

41

42

44

45

45

48

48

48

48

54

62

63

64

65

68

7

B

B

B

B

B

C

C

D

E

G

G

G

G

G

G

G

G

H

H

I

I

J

K

K

K

K

L

Позиция на иллюстрации	Заводской номер детали		Название детали
12	P930-082013		HOSE ASSY-ORFS 0X90
12	P930-082017		Hose Assy-Orfs 0x90
14	P930-162015		HOSE ASSY-ORFS 0X90
17	X420-042023		Hose Assy-Orfs 0x90
20	X400-042045		Hose Assy-Synf,Orfs
21	P910-062012		HOSE ASSY-ORFS 0X0
26	X420-042009		Hose Assy-Orfs 0x90
31	P860-042022		Hose Assy-Syn 0x90
38	31W5-70060		CONNECTOR
39	P010-430002		CONNECTOR
41	S651-810002		NIPPLE-GREASE
42	X500-110001		CONNECTOR-ORFS
44	X500-110016		Connector-Orfs
45	X520-110005		ELBOW-90,ORFS
48	X520-110001		ELBOW-90,ORFS
54	X820-085253		Tee-R/Type,Orfs
62	31N6-66080		TEE-BRENCH TEST
63	X520-110014		Elbow-90, Orfs
64	X400-042050		Hose Assy-Synf,Orfs
65	X520-110012		ELBOW-90,ORFS
68	31N8-40100		CONNECTOR-LONG,ORFS
7	P920-162025		Hose Assy-Orfs 0x45
B	S631-011004		O-RING
B	S631-011004		O-RING
C	S631-014004		O-RING
D	S631-018004		O-RING
E	S631-024004		O-RING
G	S621-011001		O-RING
G	S621-011001		O-RING
H	S621-012001		O-RING
I	S621-014001		O-RING
J	S621-018001		O-RING
K	S621-021001		O-RING
L	S631-038004		O-RING
