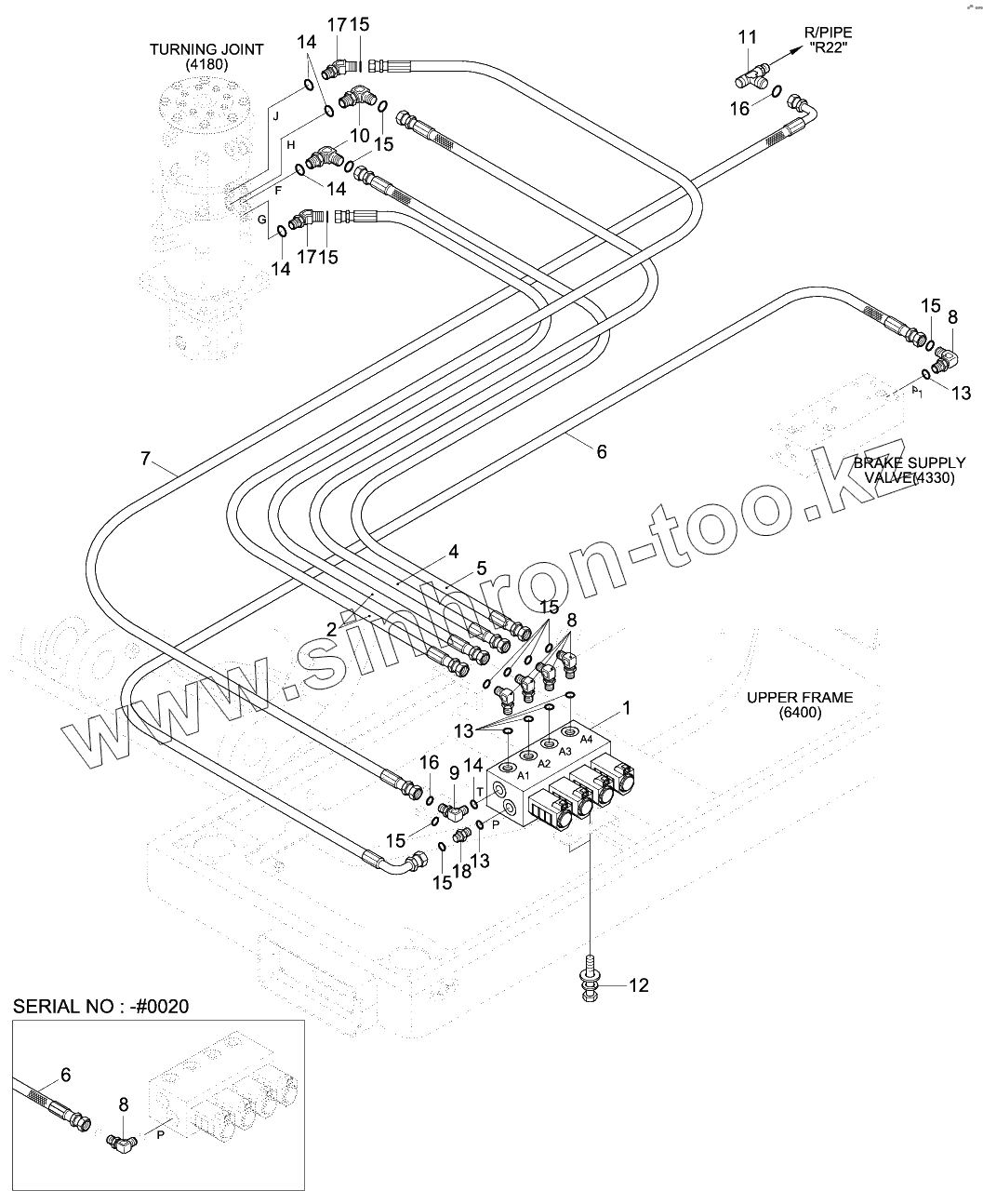

Каталог запасных частей к технике: Hyundai R170W-9. PILOT HYD PIPING (4 OUTRIGGER)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
5
6
6
7
8
8
8
8
9
10
11
12
13
13
13
14
14
14
14
15
15
15
15
15
15
15
16
16
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q4-20050 4 Cartridge- Outrigger
2 P910-044028 HOSE ASSY-ORFS 0X0
4 P910-044033 HOSE ASSY-ORFS 0X0
5 P910-044031 HOSE ASSY-ORFS 0X0
5 P930-044030 HOSE ASSY-ORFS 0X90
6 P930-044049 HOSE ASSY-ORFS 0X90
7 P930-062043 Hose Assy-Orfs 0x90
8 X520-110001 ELBOW-90,ORFS
8 X520-110001 ELBOW-90,ORFS
9 X520-110002 ELBOW-90,ORFS
10 X520-110012 ELBOW-90,ORFS
11 X840-525252 Tee-R/Type, Swivel, Orfs
12 S037-102526 BOLT-W/WASHER
13 S631-011004 O-RING
14 S631-014004 O-RING
15 S621-011001 O-RING
16 S621-012001 O-RING
17 X530-110012 ELBOW-45,ORFS
18 X500-110001 CONNECTOR-ORFS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
