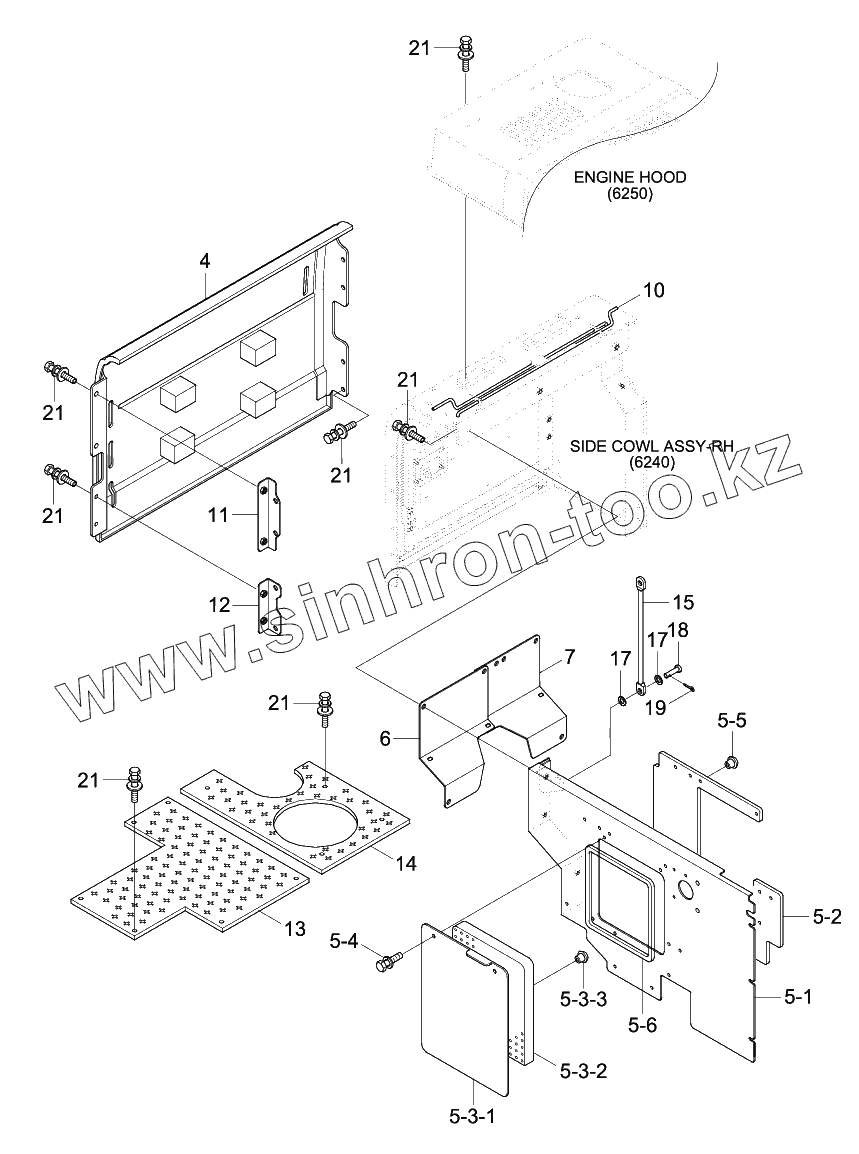

Каталог запасных частей к технике: Hyundai R170W-9. COWLING 2

Тип техники

Марка

Модель

Схема

10

11

12

13

14

15

17

17

18

19

21

21

21

21

21

21

21

4

4

5

5-1

5-2

5-3

5-3-1

5-3-2

5-3-3

5-4

5-5

5-6

6

7

Позиция на иллюстрации	Заводской номер детали		Название детали
10	72N4-56500GG		Bar-Torsion
11	71Q6-55503		SUPPORT-T/COVER
12	71Q6-55552		SUPPORT-T/COVER
13	71Q5-57100		Plate(C)-Non Slip
14	71Q5-57200		Plate(D)-Non Slip
15	71Q4-59100		Stay
17	91E6-60120		Washer-Hardened
18	S491-100302		Pin-Clevis
19	S501-100002		Pin-Self Locking
21	71Q6-50025		BOLT-W/WASHER
4	71Q5-53160		Cover-Tank
4	71Q5-53161		Cover-Tank
5	71Q4-54101		Screen Assy
5-1	71Q4-54111		Screen Wa
5-2	71Q4-54121		Sponge
5-3	71N4-64130		Cover Assy-Screen
5-3-1	71N4-64140		Cover Wa-Screen
5-3-2	71N4-64150		Sponge
5-3-3	71EM-51580		CAP-STUD BOLT
5-4	71Q6-50020		BOLT-W/WASHER
5-5	71EM-51580		CAP-STUD BOLT
5-6	S791-016016		Grommet-Plate
6	71Q4-54200		Screen-Pump
7	71Q4-54300		Screen-Pump

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
