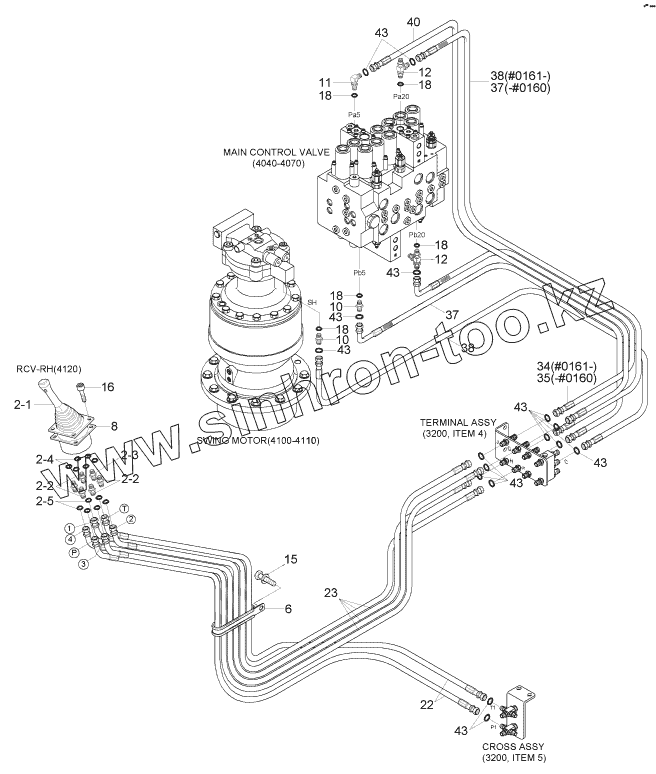

Каталог запасных частей к технике: Hyundai R170W-7. PILOT HYD PIPING (CONTROL 2, -#0429)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2-1
10
10
10
18
18
18
18
18
43
43
43
43
43
43
43
43
2-2
2-2
2-2
2-2
2-3
2-3
2-4
2-5
6
7
11
11
12
12
12
15
16
22
22
23
23
34
35
35
37
37
37
37
37
37
38
38
38
38
40
40
40
Позиция на иллюстрации Заводской номер детали Название детали
2-1 Rcv Lever Rcv Lever
10 X500-110001 CONNECTOR-ORFS
10 P010-110002 Connector
18 S631-011004 O-RING
43 S621-011001 O-RING
PilotHydPiping PilotHydPiping Pilot Hyd Piping
2 31N6-20210 Rcv Sub Assy-Rh
2 31N6-25210 Rcv Sub Assy-Rh
2-2 P010-110002 Connector
2-2 X500-110001 CONNECTOR-ORFS
2-3 31EK-20100 Filter-Last Guard
2-3 31N6-25060 FILTER-LAST GUARD
2-4 S631-011004 O-RING
2-5 S621-011001 O-RING
6 31E7-0312 Clamp-Hose
7 31M6-51061 SHIM
11 P020-110001 ELBOW-90
11 X520-110001 ELBOW-90,ORFS
12 P320-040404 Tee-Run Type
12 X820-045151 TEE-R/TYPE,ORFS
15 S037-102042 Bolt-W/Washer
16 S175-060256 Screw-Socket Rd Hd
22 P850-042028 Hose Assy-Syn 0x45
22 X410-042028 Hose Assy-Orfs 0x45
23 P850-042035 Hose Assy-Syn 0x45
23 X410-042035 Hose Assy-Orfs 0x45
34 X400-042019 Hose Assy-Synf, Orfs
35 P840-042021 Hose Assy-Syn Thd
35 X400-042021 HOSE ASSY-SYNF,ORFS
37 P840-042030 Hose Assy-Syn Thd
37 X400-042030 Hose Assy-Synf, Orfs
37 X400-042024 Hose Assy-Synflex,Orfs
38 P840-042026 HOSE ASSY-SYN THD
38 X400-042026 Hose Assy-Synflex, Orfs
40 P840-042031 Hose Assy-Syn Thd
40 X400-042031 Hose Assy-Synf,Orfs
40 X400-042029 Hose Assy-Synf, Orfs
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
