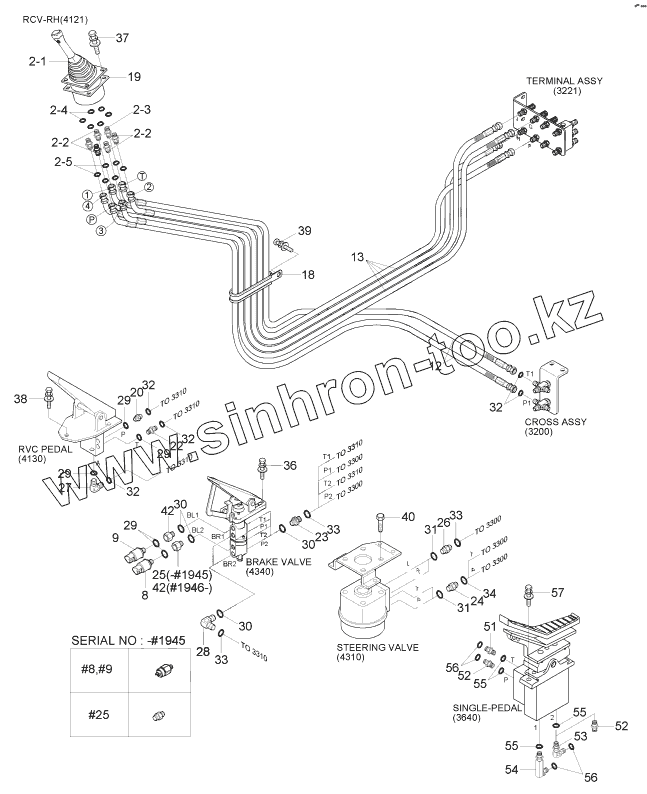

Каталог запасных частей к технике: Hyundai R170W-7. PILOT HYD PIPING (CONTROL 2, #0430-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20
22
29
29
29
29
32
32
32
32
51
52
52
53
55
55
55
56
56
2-1
2-2
2-2
2-3
2-4
2-5
8
8
9
9
9
9
12
13
18
19
23
24
25
26
27
28
28
30
30
30
31
31
33
33
33
34
36
37
38
39
40
42
42
42
54
57
Позиция на иллюстрации Заводской номер детали Название детали
20 31N6-25060 FILTER-LAST GUARD
22 X500-110001 CONNECTOR-ORFS
29 S631-011004 O-RING
32 S621-011001 O-RING
51 X500-110001 CONNECTOR-ORFS
52 31N6-25060 FILTER-LAST GUARD
53 X520-110001 ELBOW-90,ORFS
55 S631-011004 O-RING
56 S621-011001 O-RING
2-1 Rcv Lever Rcv Lever
PilotHydPiping PilotHydPiping Pilot Hyd Piping
2 31N6-25210 Rcv Sub Assy-Rh
2 31N6-26210 Rcv Lever Sub Assy-Rh
2-2 X500-110001 CONNECTOR-ORFS
2-3 31N6-25060 FILTER-LAST GUARD
2-4 S631-011004 O-RING
2-5 S621-011001 O-RING
8 34EA-30160 Switch-Pressure
8 31N4-30160 Switch-Pressure
9 31L7-40030 Switch-Pressure
9 31L7-41030 Switch-Pressure
9 31Q4-40560 Switch-Pressure
9 31Q4-40840 Switch-Pressure
12 X410-042028 Hose Assy-Orfs 0x45
13 X410-042036 Hose Assy-Orfs 0x45
18 31E7-0312 Clamp-Hose
19 31M6-51061 SHIM
23 X500-110002 CONNECTOR-ORFS
24 X500-310003 Connector-Orfs
25 31EE-30061 Connector
26 31N5-30050 Connector
27 X520-110001 ELBOW-90,ORFS
28 X520-110002 ELBOW-90,ORFS
28 31Q6-30040 Tee-B/Type,Orfs
30 S631-014004 O-RING
31 S611-016001 O-Ring
33 S621-012001 O-RING
34 S621-014001 O-RING
36 S035-083026 BOLT-W/WASHER
37 S035-063046 BOLT-W/WASHER
38 S035-062026 BOLT-W/WASHER
39 S037-102046 Bolt-W/Washer
40 S109-100256 BOLT-SOCKET
42 31N6-39130 Connector-Test
42 P220-110103 PLUG-HEX
54 31N6-25110 ELBOW-90,LONG
57 S037-102526 BOLT-W/WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
