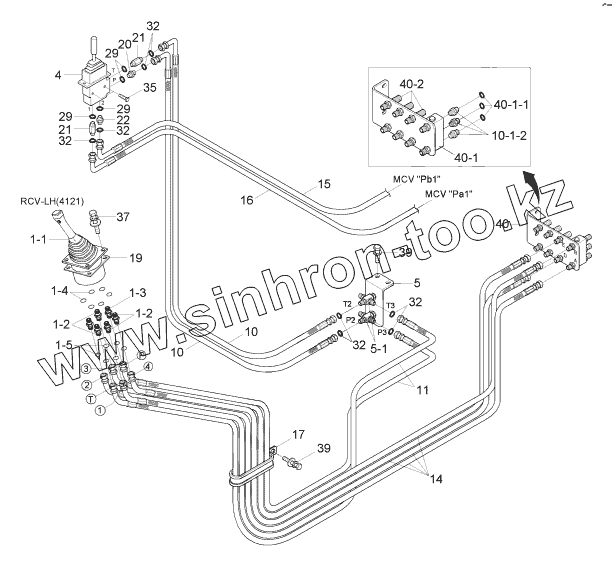

Каталог запасных частей к технике: Hyundai R170W-7. PILOT HYD PIPING (CONTROL 1, #0430-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20
22
29
29
29
32
32
32
32
32
1-1
40-1-1
40-1-2
1-2
1-2
1-3
1-4
1-5
4
5
5-1
10
10
11
14
15
16
17
19
21
21
35
37
39
39
40
40-1
40-2
Позиция на иллюстрации Заводской номер детали Название детали
20 31N6-25060 FILTER-LAST GUARD
22 X500-110001 CONNECTOR-ORFS
29 S631-011004 O-RING
32 S621-011001 O-RING
1-1 Rcv Lever Rcv Lever
40-1-1 S621-011001 O-RING
40-1-2 X500-110001 CONNECTOR-ORFS
PilotHydPiping PilotHydPiping Pilot Hyd Piping
1 31N6-25200 Rcv Sub Assy-Lh
1 31N6-26200 Rcv Lever Sub Assy-Lh
1-2 X500-110001 CONNECTOR-ORFS
1-3 31N6-25060 FILTER-LAST GUARD
1-4 S631-011004 O-RING
1-5 S621-011001 O-RING
4 31N4-20080 Rcv Lever
5 31N6-25100 Cross Assy
5-1 31N6-25040 Cross-Bulkhead Type
10 X410-042024 Hose Assy-Orfs 0x45
11 X410-042026 Hose Assy-Orfs 0x45
14 X410-042039 Hose Assy-Orfs 0x45
15 X420-042058 Hose Assy-Orfs 0x90
16 X420-042065 Hose Assy-Orfs 0x90
17 31E7-0309 Clamp-Hose
19 31M6-51061 SHIM
21 X511-104513 CONNECTOR-LONG,ORFS
35 S035-083526 Bolt-W/Washer
37 S035-063046 BOLT-W/WASHER
39 S037-102046 Bolt-W/Washer
40 31N6-25010 Terminal Assy
40-1 31N6-25030 Shuttle-5 Port
40-2 X540-120001 CONNECTOR-ORFS
