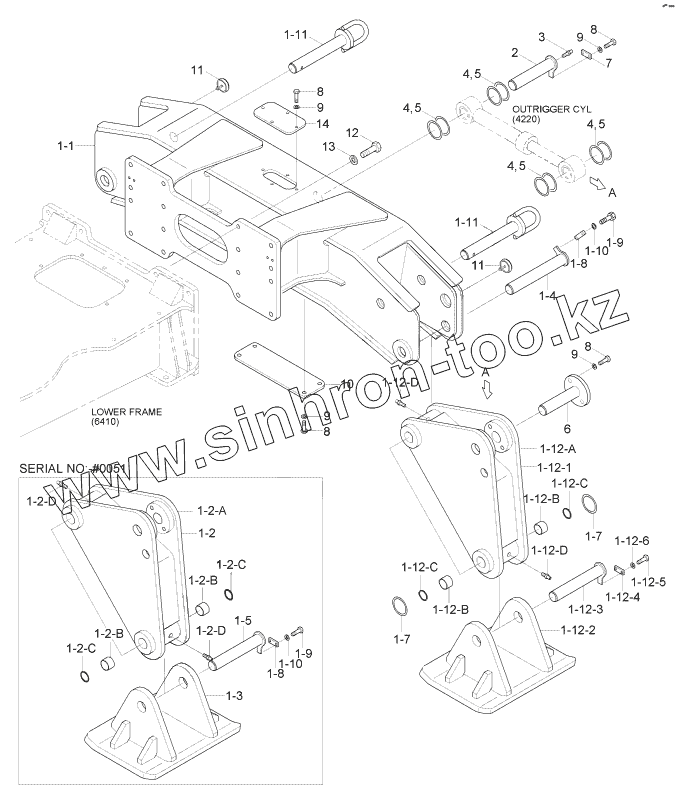

Каталог запасных частей к технике: Hyundai R170W-7. OUTRIGGER MOUNTING-REAR

Тип техники

Марка

Модель

Схема

1-12-1

1-12-2

1-12-3

1-12-4

1-12-5

1-12-6

1-12-A

1-12-B

1-12-B

1-12-C

1-12-C

1-12-D

1-12-D

3

7

8

8

8

9

9

9

1

1

1-1

1-1

1-2

1-2-A

1-2-B

1-2-B

1-2-C

1-2-C

1-2-D

1-2-D

1-3

1-4

1-4

1-5

1-7

1-7

1-8

1-8

1-8

1-9

1-9

1-10

1-10

1-11

1-11

1-11

1-12

1-12

1-12-3

2

2

4

4

4

4

5

5

5

5

6

6

10

11

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1-12-1	51EK-52200		Leg Assy
1-12-2	51EK-52300		Foot Wa
1-12-3	51EK-52510		Pin-Foot
1-12-4	51EK-52560		Plate-Lock
1-12-5	S017-120252		Bolt-Hex
1-12-6	S411-120002		WASHER-SPRING
1-12-A	51EK-52210		Leg Wa
1-12-B	51EK-52550		Bushing
1-12-C	S700-070206		Seal-Dust
1-12-D	S651-810002		NIPPLE-GREASE
3	S651-810002		NIPPLE-GREASE
7	51EK-52560		Plate-Lock
8	S017-120252		Bolt-Hex
9	S411-120002		WASHER-SPRING
1	51EK-52004		Outrigger Assy-Rear
1	51EK-52005		Outrigger Assy-Rear
1-1	51EK-52015		Frame Wa-Rear O/R
1-1	51EK-52016		Frame Wa-Rear O/R
1-2	51EK-52200		Leg Assy
1-2-A	51EK-52210		Leg Wa
1-2-B	51EK-52550		Bushing
1-2-C	S700-070206		Seal-Dust
1-2-D	S651-810002		NIPPLE-GREASE
1-3	51EK-52300		Foot Wa
1-4	51EK-52500		Pin-Leg
1-4	51EK-52501		Pin-Leg
1-5	51EK-52510		Pin-Foot
1-7	S391-070120		Shim-Round
1-8	51EK-52560		Plate-Lock
1-8	51EK-52560BG		Plate-Lock
1-9	S017-120252		Bolt-Hex
1-10	S411-120002		WASHER-SPRING
1-11	51EK-52542		Pin-Safety
1-11	51EK-52542BG		Pin-Safety
1-12	53N5-53100		Leg & Foot Assy
1-12-3	51EK-52511		Pin-Foot
2	51EK-52520		Pin-Cyl Head
2	51EK-52521		Pin-Cyl Head
4	S390-075130		SHIM-ROUND
5	S391-075130		SHIM-ROUND
6	51EK-52530		Pin-Cyl Rod
6	51EK-52531		Pin-Cyl Rod
10	51EK-52570		Plate-Cover
11	51EK-52990		Reflector-Rear
12	S018-300652		Bolt-Hex
13	S441-300002		Washer-Hardened
14	51E4-2712		Cover
