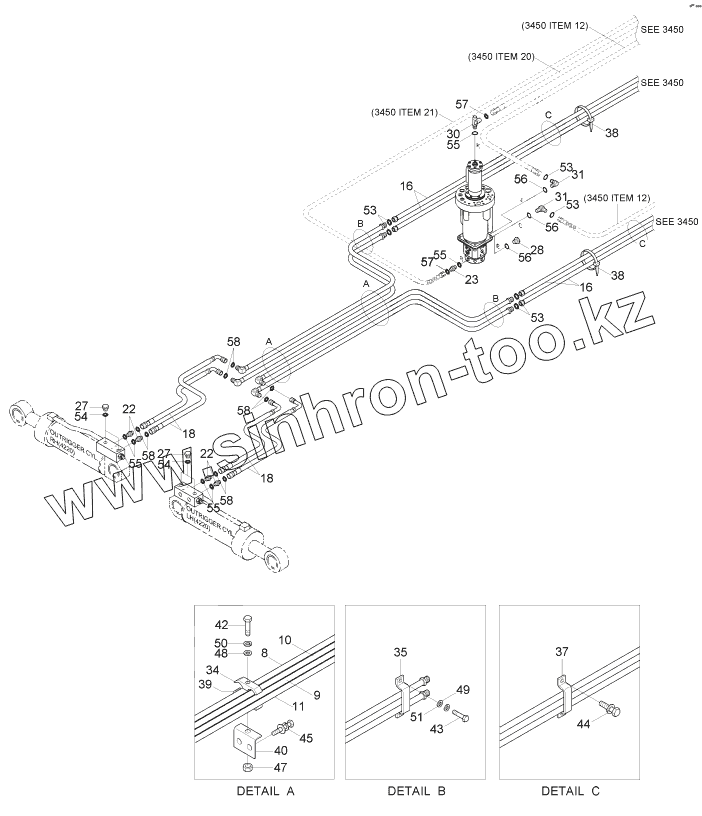

Каталог запасных частей к технике: Hyundai R170W-7. LOWER HYD PIPING 1 (4 OUTRIGGER)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
9
9
10
10
11
11
16
16
18
18
18
22
22
22
23
23
27
27
28
30
30
31
31
34
35
37
38
38
39
40
42
43
44
45
47
48
49
50
51
53
53
53
53
54
54
55
55
55
55
56
56
56
57
57
58
58
58
58
Позиция на иллюстрации Заводской номер детали Название детали
8 31N5-70331 Pipe Assy
9 31N5-70340 Pipe Assy
9 31N5-70341 Pipe Assy
10 31N5-70350 Pipe Assy
10 31N5-70351 Pipe Assy
11 31N5-70360 Pipe Assy
11 31N5-70361 Pipe Assy
16 P913-087030 Hose Assy-Orfs 0x0
18 P603-067013 Hose Assy-Thd
18 P913-067013 Hose Assy-Orfs 0x0
22 X500-110002 CONNECTOR-ORFS
22 P010-110003 Connector
23 P010-110013 Connector
23 X500-110013 CONNECTOR-ORFS
27 P220-110102 Plug-Hex
28 P220-110104 Plug-Hex
30 P310-060604 Tee-Branch Type
30 X810-065152 Tee-B/Type,Orfs
31 X500-110003 CONNECTOR-ORFS
34 31E4-3030 Clamp-Pipe
35 31EE-50180 Clamp Assy
37 31E4-3146 Strap
38 S552-102370 Clamp-Band
39 31EK-70490 Spacer-Clamp
40 31E4-31440 Bracket-Pipe
42 S017-101002 Bolt-Hex
43 S017-160602 Bolt-Hex
44 S035-081512 Bolt-W/Washer
45 S037-101522 Bolt-W/Washer
47 S205-101006 NUT-HEX
48 S403-101006 Washer-Plain
49 S403-161006 Washer-Plain
50 S411-100002 WASHER-SPRING
51 S411-160002 Washer-Spring
53 S621-014001 O-RING
54 S631-011004 O-RING
55 S631-014004 O-RING
56 S631-018004 O-RING
57 S621-011001 O-RING
58 S621-012001 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
