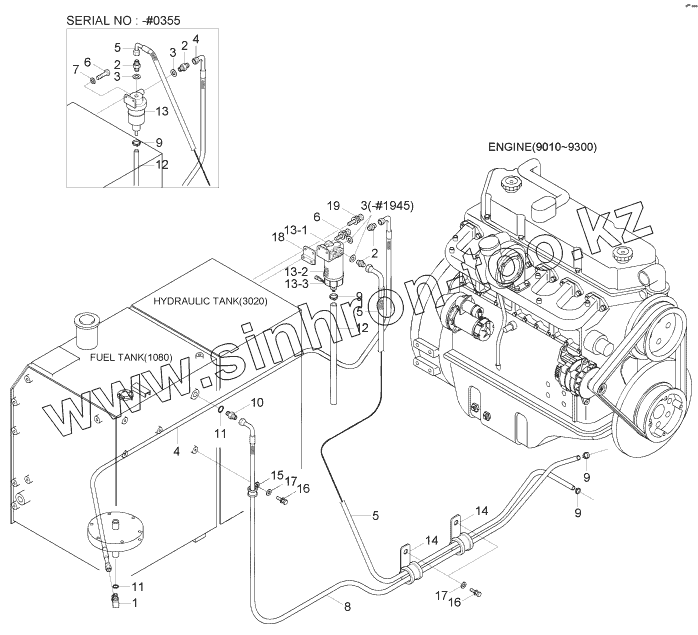

Каталог запасных частей к технике: Hyundai R170W-7. FUEL SYSTEM

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

3

3

3

4

4

5

5

5

6

6

6

7

8

9

9

9

9

10

11

11

12

12

12

12

12

13

13

13

13-1

13-2

13-3

13-3

14

14

15

16

16

17

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	P020-110003		ELBOW-90
2	11N6-50010		Connector
2	11NA-50040		Connector
2	11QB-50040		Connector
3	P392-140000		Washer-Copper
3	P392-160000		Washer-Copper
4	11N4-50010		Hose-Fuel
5	11N5-50020		Hose Assy-Fuel
6	S015-080202		Bolt-Hex
6	S035-083022		Bolt-W/Washer
7	S403-082002		Washer-Plain
8	11N5-50030		Hose-Fuel
9	S520-015000		CLAMP-HOSE,S/DRIVE
10	P020-110014		Elbow-90
11	S631-018001		O-Ring
12	11N8-50111		Hose Assy
12	11N8-50112		Hose Assy
12	11N1-50020		Hose Assy
12	11M8-50030		Hose Assy
13	11EM-52320		Water Separator
13	11LB-20300		PREFILTER ASSY
13	11NB-70400		Prefilter Assy
13-1	11LD-20240		Head-Filter
13-2	11LB-20310		Element Assy-F/Filter
13-3	11LD-20260		Bowl Assy-W/Knob
13-3	11NB-70410		Bowl Assy-W/Heater
13-3-1	11NB-70420		GASKET-DRAIN KNOB
14	S543-320002		Clamp-Tube
15	S543-200002		Clamp-Tube
16	S017-100152		Bolt-Hex
17	S403-101002		WASHER-PLAIN
18	11N8-53040		Bracket
19	S035-082022		Bolt-W/Washer
