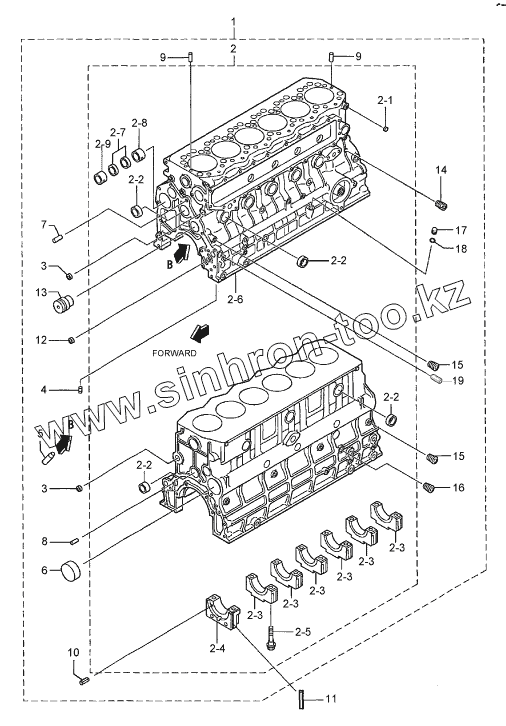

Каталог запасных частей к технике: Hyundai R170W-7. CRANKCASE ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2-3
2-3
2-3
2-3
2-3
2-3
2-4
2-6
3
3
4
1
2
2-1
2-2
2-2
2-2
2-2
2-5
2-7
2-8
2-9
5
6
7
8
9
9
10
12
13
14
15
15
16
17
18
19
11
Позиция на иллюстрации Заводской номер детали Название детали
2-3 CAP-BEARING CAP-BEARING
2-4 Cap-Bearing Rear Cap-Bearing Rear
2-6 CRANKCASE CRANKCASE
3 XJAF-00189 Cap-Sealing
4 Plug Plug
1 XJAF-02593 Crankcase Assy
2 CrankcaseSub Crankcase Sub
2-1 XJAF-00189 Cap-Sealing
2-2 XJAF-00190 Cap-Sealing
2-5 XJAF-00605 Bolt-Bearing Cap
2-7 XJAF-00194 Bushing-Camshaft
2-8 XJAF-00195 Bushing-Camshaft
2-9 XJAF-00192 Bushing-Camshaft
5 XJAF-00606 Valve-Check
6 XJAF-00198 Plug-Cam
7 XJAF-00607 Pin-Dowel
8 XJAF-00202 Pin-Dowel
9 XJAF-00608 Pin-Dowel
10 XJAF-00609 Pin-Spring
12 XJAF-00611 Bushing
13 XJAF-00612 Shaft-Idler
14 XJAF-00613 Plug-Taper
15 XJAF-00201 Plug-Tapered
16 XJAF-00208 Plug-Taper
17 XJAF-00614 Plug
18 XJAF-00276 O-Ring
19 XJAF-02594 Plug-Tapered
11 XJAF-00610 Seal-Side
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
