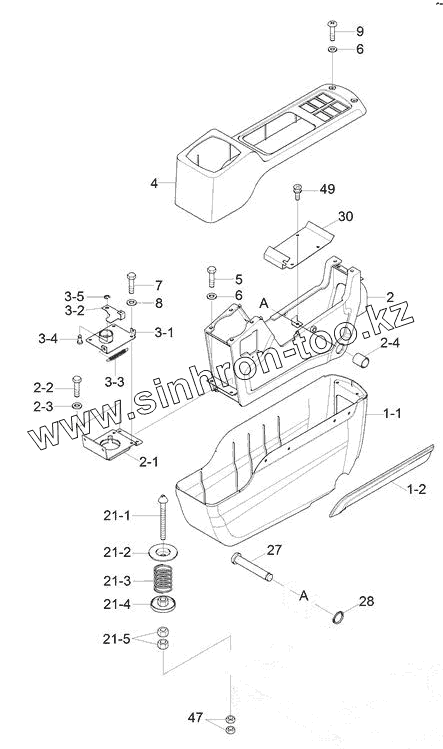

Каталог запасных частей к технике: Hyundai R170W-7. CONSOLE BOX (RH, OPT, #1230-)

Тип техники

Марка

Модель

Схема

8

1

1-1

1-2

2

2-1

2-2

2-3

2-4

3

3-1

3-2

3-3

3-4

3-5

4

5

6

6

7

9

21

21-1

21-2

21-3

21-4

21-5

27

28

30

47

49

Позиция на иллюстрации	Заводской номер детали		Название детали
8	S403-06200B		WASHER-PLAIN
73N6-21040	73N6-21040		Console Box Assy
1	73N6-21020		Cover-C/Low Assy
1-1	73N6-20160		Console Box-Low
1-2	73N6-20230		Panel-Console Deco
2	71N6-20061		C/Box Frame Wa-Rh
2-1	71N6-21320		Bracket-Tilt
2-2	S015-060156		BOLT-HEX
2-3	S403-06200B		WASHER-PLAIN
2-4	S731-020025		Bushing-Du
3	71N6-20091		Tilt Catch Assy
3-1	71N6-21420		Tilt Catch-Low
3-2	71N6-21451		Tilt Catch-Up
3-3	71N6-21460		Spring
3-4	71N6-21470		Pin
3-5	P560-090002		Retaining Ring-E Type
4	73N6-20150		Console Box Up-Rh
5	S015-050206		Bolt-Hex
6	S403-05200B		Washer-Plain
7	S161-060136		Screw-Cross R/Round
9	S161-050166		Screw-Cross R/Round
21	71N6-20031		Tilt Locker Assy
21-1	71N6-21151		Shaft
21-2	71N6-21160		Plate
21-3	71N6-21170		Spring
21-4	71N6-21180		Plate Wa
21-5	S207-161006		Nut-Hex
27	71N6-20082		Shaft
28	S601-020004		Ring-Retaining
30	71N6-20111		Plate-Cable
47	S205-16100B		NUT-HEX
49	S035-061526		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
