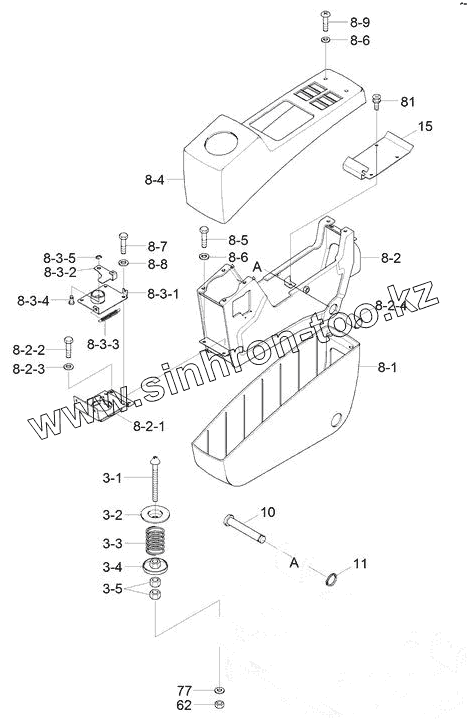

Каталог запасных частей к технике: Hyundai R170W-7. CONSOLE BOX (RH)

Тип техники

Марка

Модель

Схема

8-8

3

3-1

3-2

3-3

3-4

3-5

8

8-1

8-2

8-2-1

8-2-2

8-2-3

8-2-4

8-3

8-3-1

8-3-2

8-3-3

8-3-4

8-3-5

8-4

8-4

8-5

8-6

8-6

8-7

8-9

10

10

11

15

62

77

81

Позиция на иллюстрации	Заводской номер детали		Название детали
8-8	S403-062006		Washer-Plain
3	71N6-20031		Tilt Locker Assy
3-1	71N6-21151		Shaft
3-2	71N6-21160		Plate
3-3	71N6-21170		Spring
3-4	71N6-21180		Plate Wa
3-5	S207-161006		Nut-Hex
8	71N6-20440		Console Box Assy-Rh
8-1	71N6-20071		Console Box-Low
8-2	71N6-20061		C/Box Frame Wa-Rh
8-2-1	71N6-21320		Bracket-Tilt
8-2-2	S015-060146		Bolt-Hex
8-2-3	S403-062006		Washer-Plain
8-2-4	S731-020025		Bushing-Du
8-3	71N6-20091		Tilt Catch Assy
8-3-1	71N6-21420		Tilt Catch-Low
8-3-2	71N6-21451		Tilt Catch-Up
8-3-3	71N6-21460		Spring
8-3-4	71N6-21470		Pin
8-3-5	P560-090002		Retaining Ring-E Type
8-4	71N6-20171		Console Box-Up
8-4	71N6-20172		Console Box-Up
8-5	S015-050206		Bolt-Hex
8-6	S403-052006		Washer-Plain
8-7	S161-060126		Screw-Cross R/Round
8-9	S161-050166		Screw-Cross R/Round
10	71N6-20081		Shaft
10	71N6-20082		Shaft
11	S601-020004		Ring-Retaining
15	71N6-20111		Plate-Cable
62	S205-161006		NUT-HEX
77	S403-162006		WASHER-PLAIN
81	S131-061646		Screw-W/Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
