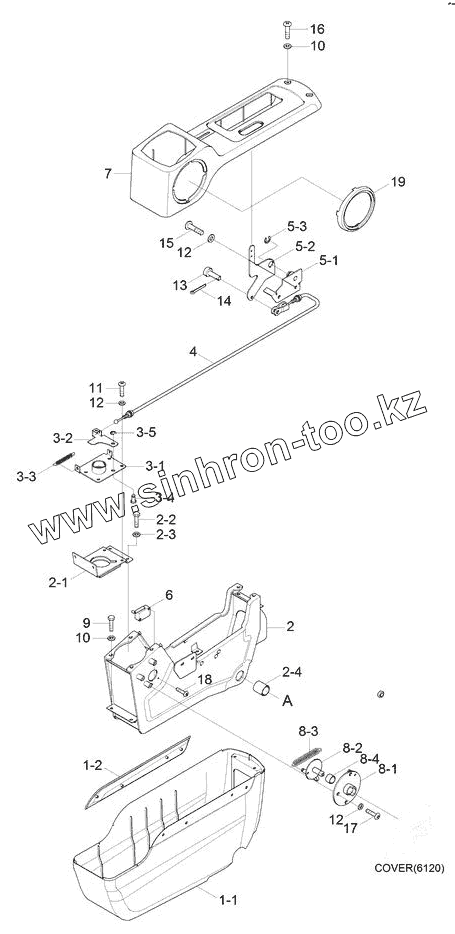

Каталог запасных частей к технике: Hyundai R170W-7. CONSOLE BOX (1/2, LH, OPT, #1230-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
12
12
1
1-1
1-2
2
2-1
2-2
2-3
2-4
3
3-1
3-2
3-3
3-4
3-5
4
5
5-1
5-2
5-3
6
7
8
8-1
8-2
8-3
8-4
9
10
10
11
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
12 S403-06200B WASHER-PLAIN
73N4-21010 73N4-21010 Console Box Assy
1 73N6-21020 Cover-C/Low Assy
1-1 73N6-20160 Console Box-Low
1-2 73N6-20230 Panel-Console Deco
2 73N4-21030 Frame-C/BoxLh
2-1 71N4-21320 Plate-Tilt
2-2 S015-060146 Bolt-Hex
2-3 S403-06200B WASHER-PLAIN
2-4 S731-020025 Bushing-Du
3 71N4-20090 Tilt Catch Assy
3-1 71N4-21420 Tilt Catch-Low
3-2 71N4-21450 Tilt Catch-Up
3-3 71N6-21460 Spring
3-4 71N6-21470 Pin
3-5 P560-090002 Retaining Ring-E Type
4 71N6-20100 Cable-Pull
5 71N4-20120 Tilt Lever Assy
5-1 71N4-21480 Bracket-Low
5-2 71N6-21510 Bracket-Up
5-3 P560-100006 Retaining Ring-E Type
6 21N8-20300 SWITCH-MICRO
7 73N6-20140 Console Box Up-Lh
8 71N6-20141 Safety Bracket Assy
8-1 71N6-21521 Bracket-Low
8-2 71N6-21560 Bracket-Up
8-3 71N6-21610 SPRING
8-4 S731-020010 Bushing-Du
9 S015-050206 Bolt-Hex
10 S403-05200B Washer-Plain
11 S161-060136 Screw-Cross R/Round
13 S491-060156 Pin-Clevis
14 S461-080202 Pin-Split
15 S161-060166 Screw-Cross R/Round
16 S161-050166 Screw-Cross R/Round
17 S175-060162 Screw-Socket Rd Hd
18 S161-030162 Screw-Cross R/Round
19 73N6-20200 Ring-Safety Lever
