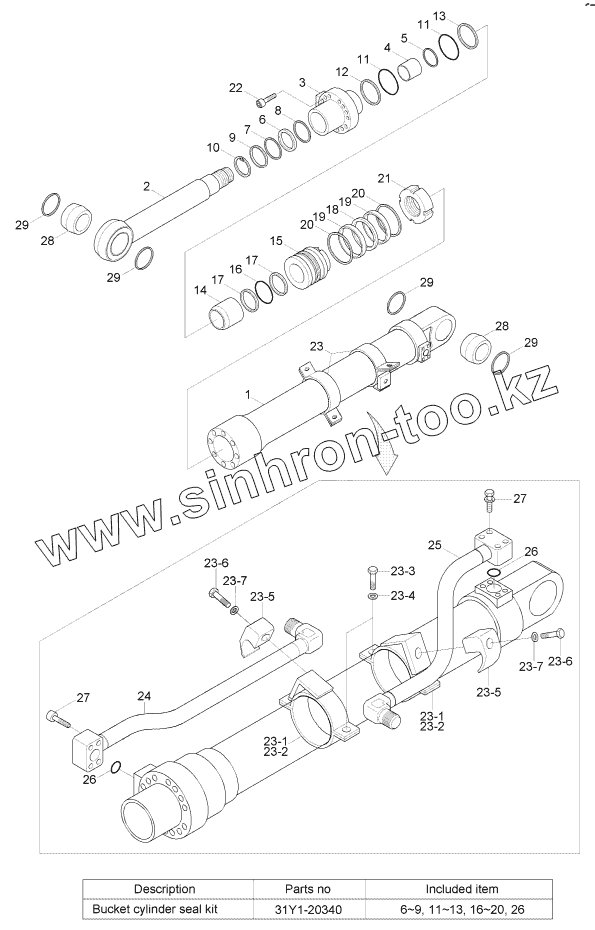

Каталог запасных частей к технике: Hyundai R170W-7. BUCKET CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
10
11
11
11
12
13
13
14
15
16
16
17
17
18
19
19
20
20
20
21
22
28
28
29
29
29
29
23
23-1
23-1
23-2
23-2
23-3
23-4
23-5
23-5
23-6
23-6
23-7
23-7
24
25
26
26
26
27
27
31Y1-20340
Позиция на иллюстрации Заводской номер детали Название детали
31N5-60110 31N5-60110 Cylinder Ass'Y
31Y1-20280 31Y1-20280 Bucket Cyl Sub Assy
1 31Y1-20290 Tube Assy
2 31Y1-04410 Rod Ass'Y
3 31Y1-14700 Gland
4 S732-080040 Bushing-Dd2
5 Y191-086000 Ring-Snap
6 Y200-080011 Seal-Rod
7 Y180-080020 Ring-Back Up
8 Y240-080011 Ring-Buffer
9 Y110-080011 Wiper-Dust
10 Y190-094000 Ring-Snap
11 S631-105004 O-Ring
12 S641-105002 Ring-Back Up
13 S641-105003 Ring-Back Up
14 31YC-21050 Ring-Cushion
15 31Y1-03660 Piston
16 S632-070004 O-Ring
17 S642-070003 Ring-Back Up
18 Y420-115000 Seal-Piston
19 Y310-115000 Ring-Wear
20 Y440-115000 Ring-Dust
21 31YC-61050 Nut-Lock
22 S109-180604 Bolt-Socket
28 31YC-11081 Bushing-Pin
29 Y000-070200 Seal-Dust
23 31Y1-03670 Band Assy
23-1 31Y1-03680 Band Sub Ass'Y
23-2 31YC-31060 Band
23-3 S011-100352 BOLT-HEX
23-4 S411-100002 WASHER-SPRING
23-5 31YC-36010 Clamp-Pipe
23-6 S015-120502 Bolt-Hex
23-7 S411-120002 WASHER-SPRING
24 31Y1-20320 Pipe Assy-R
25 31Y1-20330 Pipe Assy-B
26 Y171-019004 O-RING
27 S107-100454 Bolt-Socket
31Y1-20340 31Y1-20340 Seal Kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
